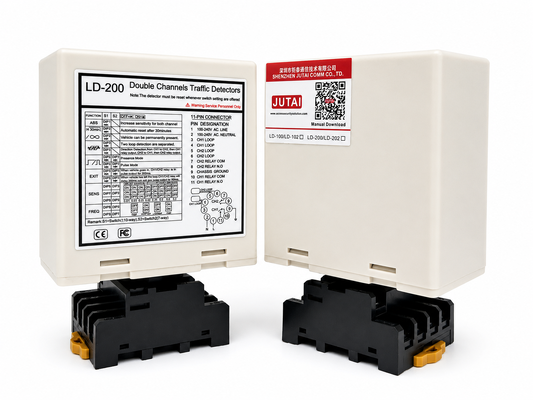

De Dubbele Lus Voertuigdetector voor Aangrenzende Lussen met 4 Frequentieniveaus en Anti-interferentie Ontwerp is geoptimaliseerd voor installaties waar meerdere inductielussen dicht bij elkaar liggen, zoals parkeerplaatsingangen, meerbaans slagboomsystemen, industriële toegangswegen en verkeersregelzones. CH1 en CH2 kunnen verschillende bedrijfsfrequenties krijgen toegewezen met behulp van vier selecteerbare niveaus - Hoog, Middelhoog, Middellaag en Laag - om elektromagnetische overspraak tussen naburige lussen te minimaliseren en stabiele voertuigdetectie te behouden. Elk kanaal werkt onafhankelijk en kan worden aangepast aan de lokale lusconfiguratie, waardoor de detector verschillende wegindelingen kan accommoderen en functies voor aanwezigheidsdetectie, voertuigrichtingsherkenning, ingangspuls en uitgangspuls ondersteunt.

Naast frequentiebeheer combineert de detector een 20–2000 µH lusinductiebereik, onafhankelijke 8-niveau gevoeligheidsaanpassing, zes selecteerbare bedrijfsmodi, permanente aanwezigheidsbewaking, automatische reset en Automatische Gevoeligheidsversterking (ASB) voor verbeterde detectiecontinuïteit met vrachtwagens, trailers en voertuigen met hoge chassis. Aparte CH1 en CH2 relaisuitgangen maken directe integratie mogelijk met slagbomen, schuifpoorten, parkeercontrollers, verkeerslichten, voertuigtellers en andere automatiseringsapparatuur, terwijl speciale LED-indicatoren snelle feedback geven voor voertuigstatus en lusfouten. Verkrijgbaar in LD-200 100–240 VAC en LD-202 12–24 V versies, is deze dubbele kanaals lusdetector bijzonder geschikt voor projecten waar interferentie van aangrenzende lussen, installatieflexibiliteit en betrouwbare voertuigdetectie belangrijke vereisten zijn.

• 1. 15-2000 µh detectiebereik
  • De lusdetector ondersteunt een breed detectiebereik van 15 µH tot 2000 µH, wat verschillende lusgroottes en configuraties mogelijk maakt voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
  • Het brede detectiebereik stelt onze lusdetector in staat om allerlei voertuigen, motoren, auto's, ultralange vrachtwagens, bussen enz. te detecteren.
• 2. Compacte Zijkant

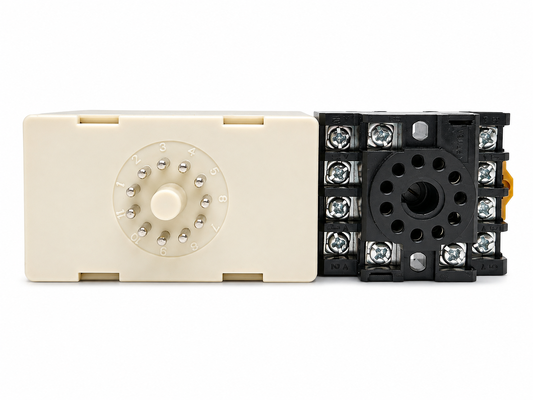

  • De compacte en goed ontworpen behuizing combineert alle industriële vereisten voor functies en functionaliteit, waardoor deze detector kan worden opgenomen in elk bestaand verkeersdetectiesysteem.
• 3. Diagnostische Mogelijkheden & LED-indicatie
  • Uitgebreide diagnostische mogelijkheden maken nauwkeurige diagnose van lus- en installatieproblemen mogelijk en worden weergegeven via de LED-status, wat zorgt voor optimale prestaties en minder downtime.
• 4. Selecteerbare Aanwezigheidstijd
  • De uitgang van het aanwezigheidsrelais kan worden geselecteerd om een detectie-uitgang te beperken tot een vaste tijd (langer dan 30 minuten) terwijl een voertuig op de lus blijft staan, wat flexibiliteit biedt in verkeersmanagement.
• 5. Automatische Gevoeligheidsversterking (ASB)
  • Deze functie detecteert betrouwbaar grote vrachtwagen-trailercombinaties en voertuigen met hoge bedden door automatisch de gevoeligheid tot het maximum te verhogen bij voertuigdetectie, wat zorgt voor nauwkeurige identificatie.
• 6. Automatische Compensatie voor Omgevingsdrift
  • Lusdetectoren (of andere sensoren) passen zich automatisch aan en kalibreren zichzelf voor veranderingen in omgevingsomstandigheden, waardoor de detectienauwkeurigheid en stabiliteit behouden blijven ondanks wisselende weers- en omgevingsfactoren.
• 7. 17 Dip Switch Instelling
  • Het dip switch ontwerp op de behuizing maakt de instelling van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers. Gebruikers kunnen alle functies instellen en vervolgens de lusdetector installeren.
• 8. Dubbele Kanalen werken Samen of Onafhankelijk
  • Dubbele kanaals lusdetector kan worden gebruikt als twee enkele kanaals versies, ondersteunt twee onafhankelijke detectiekanalen.
  • Maakt ook gelijktijdige monitoring van meerdere lussen mogelijk, de lusdetector kan richting herkennen in single-channel toepassingen, wat de flexibiliteit en nauwkeurigheid van voertuigdetectie verbetert.
• 9. Anti-overspraak interferentie.
  • Via de dip switch kan de frequentie van de lusdetector worden aangepast om overspraak interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspoelen te dicht bij elkaar.

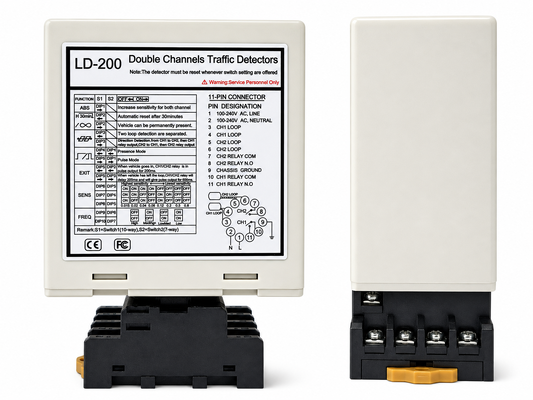

De LD-200 serie detector kan worden geconfigureerd voor een van de volgende modi:

• CH1 Detectie LED: Continu Aan: Geeft voertuigdetectie aan.
• Langzaam Knipperend: Geeft aan dat de lus kortgesloten is of dat het aantal windingen na de lus onvoldoende is.
• Snel Knipperend: Geeft aan dat de lus open is of dat er te veel windingen na de lus zijn.
• CH2 Detectie LED: Continu Aan: Geeft voertuigdetectie aan.
• Langzaam Knipperend: Geeft aan dat de lus kortgesloten is of dat het aantal windingen na de lus onvoldoende is.
• Snel Knipperend: Geeft aan dat de lus open is of dat er te veel windingen na de lus zijn.

• Gevoeligheid en frequentie van de lus kunnen worden aangepast door middel van 7-weg dip switch en 10-weg dip switch instelling.
• Gebruiker kan 8 verschillende instellingen selecteren door de instelling van de dip-switch te veranderen naar verschillende modi zoals in de onderstaande dip-switch instellingstabellen. Dip switch 6, 7 en 8 voor CH1 gevoeligheidsselectie met 0.8 als minst gevoelig en 0.015 als meest gevoelig.
• Dip switch 3, 4 en 5 voor CH2 gevoeligheidsselectie met 0.8 als minst gevoelig en 0.015 als meest gevoelig.

• (Schakelaar 1) DIP1 & DIP2 Speciale Gevoeligheidsverhoging Voor Beide Trailers (Beide Kanalen)

(Schakelaar1=S1) D3, D4, D5 en (Schakelaar2=S2) D1, D2 Instelling Speciale Functies(Modus1,2,3 Richtingsdetectie. Modus4,5,6 Normale modus, twee lusdetecties zijn gescheiden.)

(Schakelaar1=S1) D6 & D7 & D8 en (Schakelaar2=S2) D3 & D4 & D5 Instelling CH1 en CH2 Gevoeligheidsselectie. (Acht Keuzes)

(Schakelaar1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instelling Frequentie (20 K tot 100 KHz).

Reset Knop: Let op: De LD-200 moet elke keer worden gereset als er een instelling wordt gewijzigd aan de Dip switches.

De lussen worden afgedicht met een "quick-set" zwarte epoxy compound of hete bitumen mastiek om te blenden met het wegdek.

Houd bij installatie de productstekker en -bus in verticale richting.
