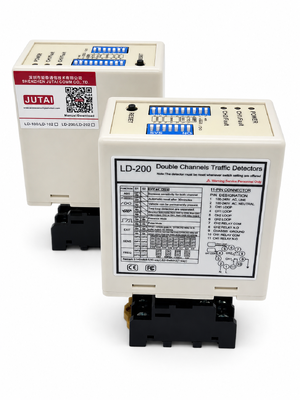

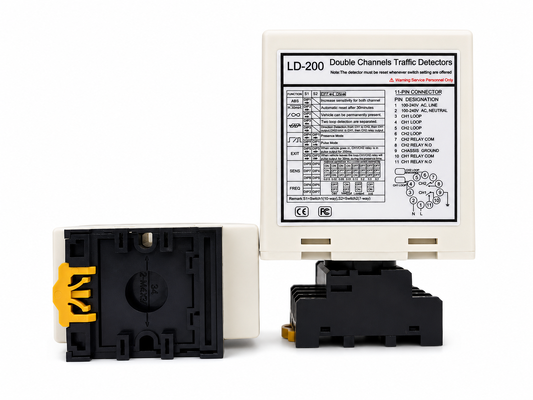

De Dubbelkanaals voertuiglusdetector voor schuifpoortcontrole met richting- en aanwezigheidsdetectie biedt een praktische detectieoplossing voor automatische schuifpoortingangen waar het controlesysteem niet alleen moet weten of een voertuig aanwezig is, maar ook hoe het zich door de toegangsweg beweegt. Twee onafhankelijke kanalen, CH1 en CH2, kunnen afzonderlijke inductielussen bewaken en de volgorde van lusactivering gebruiken om de rijrichting van het voertuig te bepalen. Afhankelijk van de geselecteerde bedrijfsmodus kan de detector directionele detectie, continue voertuigaanwezigheidsuitvoer, ingangspulsen of uitgangspulssignalen leveren. Deze relaisuitgangen kunnen worden geïntegreerd met schuifpoortcontrollers en andere toegangsautomatiseringsapparatuur om voertuiggestuurde openingen, passagebevestiging en nauwkeurigere ingangs-/uitgangsbeheer te ondersteunen.

Voor locaties met verschillende voertuigformaten en lusconfiguraties biedt elk kanaal 8 selecteerbare gevoeligheidsniveaus, onafhankelijke frequentieaanpassing en compatibiliteit met lusinductie van 20 tot 2000 μH. De Automatische Gevoeligheidsboost (ASB) functie helpt de detectie te handhaven wanneer vrachtwagens, trailers, gelede voertuigen of voertuigen met een hoge bodemvrijheid over het detectiegebied rijden, terwijl permanente aanwezigheid en automatische resetopties flexibiliteit bieden voor zowel korte voertuigpassages als langdurige bezetting. Zes selecteerbare bedrijfsmodi, speciale CH1/CH2 relaisuitgangen, DIP-schakelaarconfiguratie en LED-status- en foutindicatie vereenvoudigen de systeeminstallatie en inbedrijfstelling. Verkrijgbaar in LD-200 100–240 VAC en LD-202 12–24 V versies, is deze dubbelkanaals lusdetector zeer geschikt voor schuifpoortingangen, parkeerplaatsen, industriële poorten, logistieke faciliteiten en andere geautomatiseerde voertuigtoepassingen die betrouwbare richting- en aanwezigheidsdetectie vereisen.

• 1. 15-2000 μh detectiebereik
  • De lusdetector ondersteunt een breed detectiebereik van 15 µH tot 2000 µH, geschikt voor diverse lusgroottes en configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
  • Het brede detectiebereik stelt onze lusdetector in staat om allerlei voertuigen, motoren, auto's, ultralange vrachtwagens, bussen enz. te detecteren.
• 2. Compacte zijkant

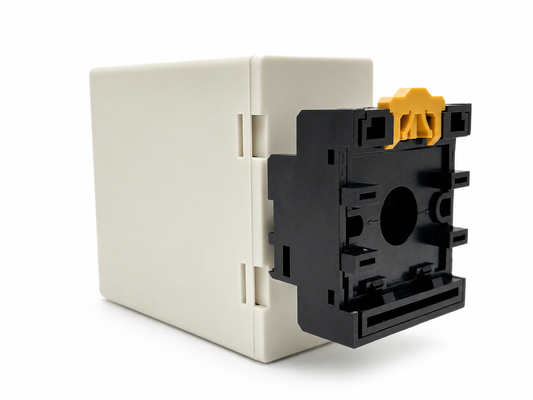

  • De compacte en goed ontworpen behuizing combineert alle industriële vereisten voor functies en functionaliteit, waardoor deze detector in elk bestaand verkeersdetectiesysteem kan worden geïntegreerd.
• 3. Diagnostische mogelijkheden en LED-indicatie
  • Uitgebreide diagnostische mogelijkheden maken nauwkeurige diagnose van lus- en installatieproblemen mogelijk en worden weergegeven via de LED-status, wat zorgt voor optimale prestaties en minder downtime.
• 4. Selecteerbare aanwezigheidstijd
  • De uitgang van het aanwezigheidsrelais kan worden geselecteerd om een detectie-uitvoer te beperken tot een vaste tijd (langer dan 30 minuten) terwijl een voertuig op de lus blijft staan, wat flexibiliteit biedt in verkeersbeheer.
• 5. Automatische gevoeligheidsboost (ASB)
  • Deze functie detecteert betrouwbaar grote vrachtwagen-trailercombinaties en voertuigen met een hoge bodemvrijheid door de gevoeligheid automatisch tot het maximum te verhogen bij voertuigdetectie, wat zorgt voor nauwkeurige identificatie.
• 6. Automatische compensatie voor omgevingsdrift.
  • Lusdetectoren (of andere sensoren) passen zich automatisch aan en kalibreren zichzelf aan veranderingen in omgevingsomstandigheden, waardoor de detectienauwkeurigheid en stabiliteit behouden blijven ondanks wisselende weers- en omgevingsfactoren.
• 7. 17 DIP-schakelaarinstellingen
  • Het DIP-schakelaarontwerp op de behuizing maakt de instelling van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers. Gebruikers kunnen alle functies instellen en vervolgens de lusdetector installeren.
• 8. Dubbele kanalen werken samen of onafhankelijk
  • Dubbelkanaals lusdetectoren kunnen worden gebruikt als twee enkelkanaals versies, ondersteunt twee onafhankelijke detectiekanalen.
  • Ook waardoor gelijktijdige monitoring van meerdere lussen mogelijk is, heeft de lusdetector de mogelijkheid om richting te herkennen in enkelkanaals toepassingen, wat de flexibiliteit en nauwkeurigheid van voertuigdetectie verbetert.
• 9. Anti-crosstalk interferentie.
  • Via de DIP-schakelaar kan de frequentie van de lusdetector worden aangepast om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspoelen te dicht bij elkaar.

De LD-200 serie detector kan worden geconfigureerd voor een van de volgende modi:

• CH1 Detectie-LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft kortsluiting van de lus of onvoldoende aantal windingen na de lus aan.
• Snel knipperend: Geeft een open lus of te veel windingen na de lus aan.
• CH2 Detectie-LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft kortsluiting van de lus of onvoldoende aantal windingen na de lus aan.
• Snel knipperend: Geeft een open lus of te veel windingen na de lus aan.

• Gevoeligheid en frequentie van de lus kunnen worden aangepast met 7-weg DIP-schakelaar en 10-weg DIP-schakelaarinstellingen.
• De gebruiker kan 8 verschillende instellingen selecteren door de instelling van de DIP-schakelaar te wijzigen naar verschillende modi zoals in de onderstaande tabellen met DIP-schakelaarinstellingen. DIP-schakelaar 6, 7 en 8 voor CH1 gevoeligheidsselectie met 0,8 als minst gevoelig en 0,015 als meest gevoelig.
• DIP-schakelaar 3, 4 en 5 voor CH2 gevoeligheidsselectie met 0,8 als minst gevoelig en 0,015 als meest gevoelig.

• (Schakelaar 1) DIP1 & DIP2 Speciale Gevoeligheidsverhoging Voor Beide Trailers (Beide Kanalen)

(Schakelaar1=S1) D3, D4, D5 en (Schakelaar2=S2) D1, D2 Instelling Speciale Functies(Modus 1,2,3 Richtingsdetectie. Modus 4,5,6 Normale modus, twee lusdetecties zijn gescheiden.)

(Schakelaar1=S1) D6 & D7 & D8 en (Schakelaar2=S2) D3 & D4 & D5 Instelling CH1 en CH2 Gevoeligheidsselectie. (Acht Niveaus Keuzes)

(Schakelaar1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instelling Frequentie (20 K tot 100 KHz).

Resetknop: Let op: De LD-200 moet elke keer dat een instelling op de DIP-schakelaars wordt gewijzigd, opnieuw worden ingesteld.

De lussen worden verzegeld met een "snelhardende" zwarte epoxyverbinding of hete bitumenmastiek om op te gaan in het wegdek.

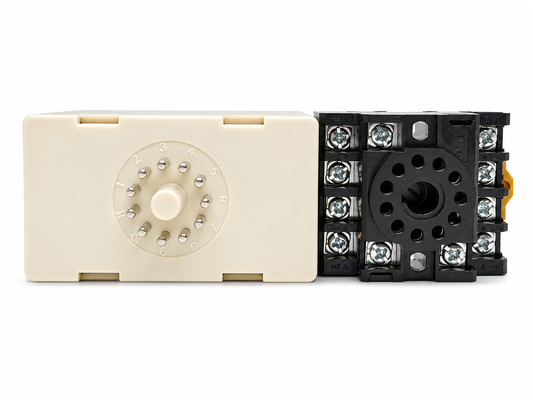

Houd bij installatie de stekker en het stopcontact van het product verticaal.

LD-100	LD-102	LD-200	LD-202	JTHT-11
Enkel kanaal 100-240 V AC	Enkel kanaal 12-24 V AC/DC	Dubbel kanaal 100-240 V AC	Dubbel kanaal 12-24 V AV/DC	Lus kabel 305 m Teflon spoel
