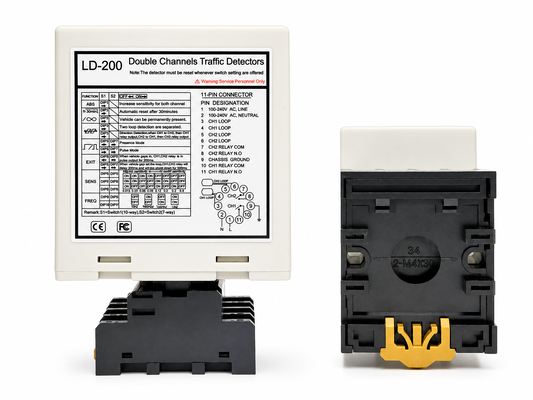

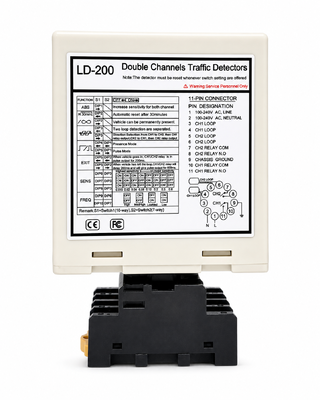

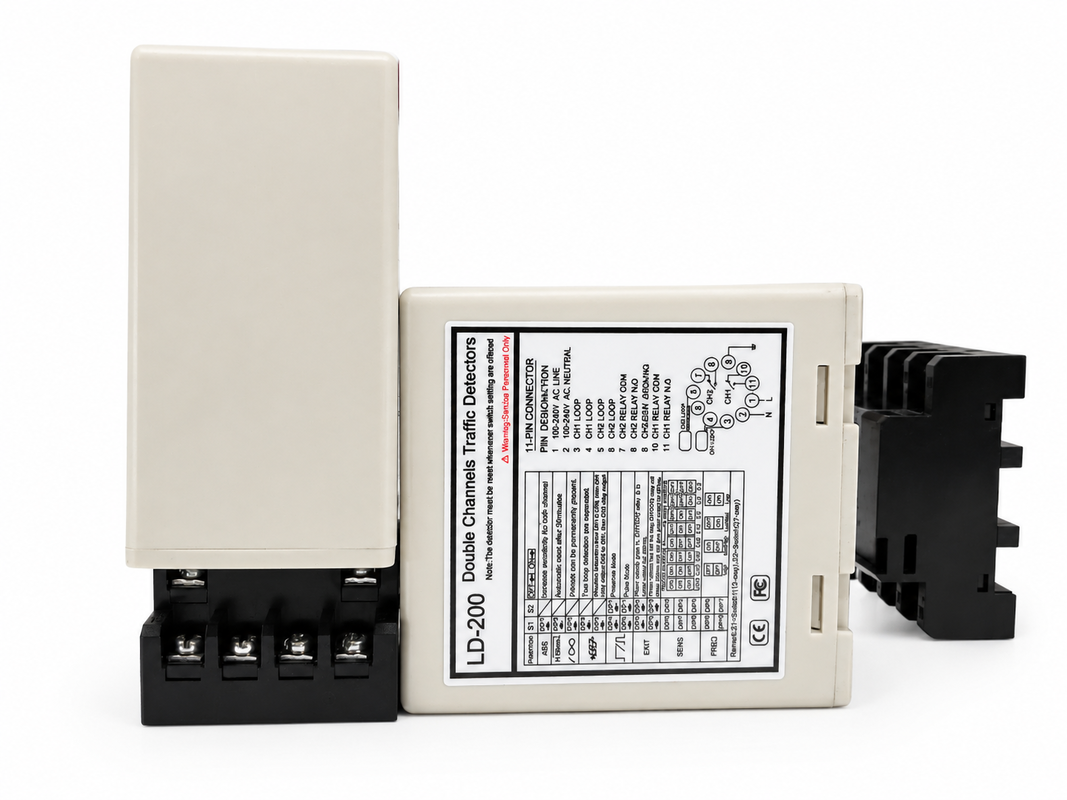

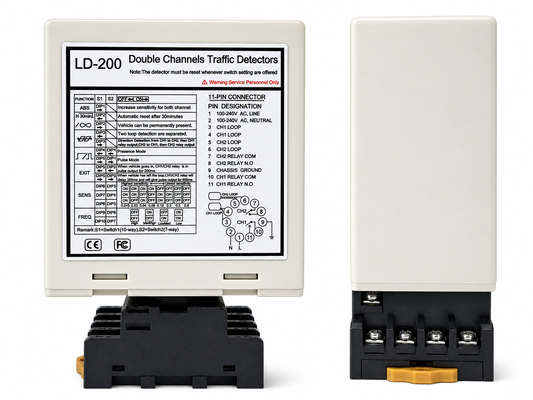

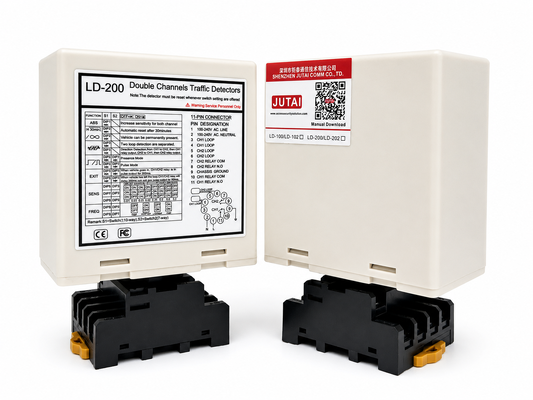

De Dubbele Lusdetector voor Vrachtwagen- en Aanhangerdetectie met Automatische Gevoeligheidsboostfunctie is ontwikkeld voor voertuigtoepassingen waarbij lange voertuigen, gelede vrachtwagens, aanhangers en voertuigen met een hoge chassis moeilijk continu te detecteren zijn met standaard lusinstellingen. Met twee onafhankelijke detectiekanalen, CH1 en CH2, kan de unit afzonderlijke inductielussen bewaken of werken in gecoördineerde dubbele lusmodi voor geavanceerdere voertuigbewegingscontrole. De Automatische Gevoeligheidsboost (ASB) functie verhoogt de detectiegevoeligheid na detectie van een voertuig, wat helpt om een stabiel signaal te behouden wanneer verschillende delen van een vrachtwagen of aanhanger over de lus rijden. Dit vermindert het risico op relaisuitval veroorzaakt door openingen tussen de trekker en de aanhanger of door voertuigstructuren die zwakkere inductieve reacties produceren.

Naast verbeterde detectie van zware voertuigen, ondersteunt de detector 8-niveau gevoeligheidsaanpassing, vier selecteerbare bedrijf frequenties, een lusinductiebereik van 20-2000 µH, permanente aanwezigheidsdetectie, automatische reset en zes bedrijfsmodi voor flexibele systeemintegratie. CH1 en CH2 kunnen worden geconfigureerd voor onafhankelijke aanwezigheidsdetectie, ingangs- of uitgangspulsuitvoer, of voertuigrichtingsherkenning, terwijl speciale relaisuitgangen eenvoudige aansluiting mogelijk maken op slagbomen, schuifdeuren, industriële deuren, parkeercontrollers, verkeerslichten en weegsystemen. LED-status- en foutindicatoren helpen bij de diagnose ter plaatse, en DIP-schakelaarprogrammering vereenvoudigt de installatie en ingebruikname. Met LD-200 100-240 VAC en LD-202 12-24 V versies beschikbaar, biedt deze dubbele lus voertuigdetector een betrouwbare oplossing voor logistieke centra, industrieterreinen, vrachtwageningangen, tolstations, weegbruggen en andere toegangscontroletoepassingen voor zware voertuigen.

• 1. 15-2000 µH detectiebereik
  • De lusdetector ondersteunt een breed detectiebereik van 15 µH tot 2000 µH, geschikt voor diverse lusgroottes en configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
  • Het brede detectiebereik stelt onze lusdetector in staat om allerlei voertuigen, motoren, auto's, ultralange vrachtwagens, bussen enz. te detecteren.
• 2. Compacte zijkant
  • De compacte en goed ontworpen behuizing combineert alle industriële vereisten voor functies en functionaliteit, waardoor deze detector in elk bestaand verkeersdetectiesysteem kan worden opgenomen.
• 3. Diagnostische mogelijkheden & LED-indicatie
  • Uitgebreide diagnostische mogelijkheden maken nauwkeurige diagnose van lus- en installatieproblemen mogelijk en worden weergegeven via de LED-status, wat zorgt voor optimale prestaties en minder downtime.
• 4. Selecteerbare aanwezigheidstijd
  • De uitvoer van het aanwezigheidsrelais kan worden geselecteerd om een detectie-uitvoer te beperken tot een vaste tijd (langer dan 30 minuten) terwijl een voertuig op de lus blijft, wat flexibiliteit biedt in verkeersbeheer.
• 5. Automatische gevoeligheidsboost (ASB)
  • Deze functie detecteert betrouwbaar grote vrachtwagen-aanhangercombinaties en voertuigen met een hoge bodemvrijheid door de gevoeligheid automatisch te verhogen tot het maximum na voertuigdetectie, wat zorgt voor nauwkeurige identificatie.
• 6. Automatische compensatie voor omgevingsdrift
  • Lusdetectoren (of andere sensoren) passen zich automatisch aan en kalibreren zichzelf voor veranderingen in omgevingsomstandigheden, waardoor de detectienauwkeurigheid en stabiliteit behouden blijven ondanks wisselende weers- en omgevingsfactoren.
• 7. 17 DIP-schakelaarinstellingen
  • Het DIP-schakelaarontwerp op de behuizing maakt de instelling van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers. Gebruikers kunnen alle functies instellen en vervolgens de lusdetector installeren.
• 8. Dubbele kanalen werken samen of onafhankelijk
  • Dubbele kanaals lusdetector kan worden gebruikt als twee enkele kanaals versies, ondersteunt twee onafhankelijke detectiekanalen.
  • Maakt ook gelijktijdige monitoring van meerdere lussen mogelijk, de lusdetector kan richting herkennen in enkelkanaals toepassingen, wat de flexibiliteit en nauwkeurigheid van voertuigdetectie verbetert.
• 9. Anti-crosstalk interferentie.
  • Via de DIP-schakelaar kan de frequentie van de lusdetector worden aangepast om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspoelen te dicht bij elkaar.

De LD-200 serie detector kan worden geconfigureerd voor een van de volgende modi:

• CH1 Detectie LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft aan dat de lus kortgesloten is of dat het aantal windingen na de lus onvoldoende is.
• Snel knipperend: Geeft aan dat de lus open is of dat het aantal windingen na de lus te groot is.
• CH2 Detectie LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft aan dat de lus kortgesloten is of dat het aantal windingen na de lus onvoldoende is.
• Snel knipperend: Geeft aan dat de lus open is of dat het aantal windingen na de lus te groot is.

• Gevoeligheid en frequentie van de lus kunnen worden aangepast met 7-weg DIP-schakelaar en 10-weg DIP-schakelaarinstelling.
• Gebruiker kan 8 verschillende instellingen selecteren door de instelling van de DIP-schakelaar te veranderen naar verschillende modi zoals in de onderstaande DIP-schakelaarinstellingstabellen. DIP-schakelaar 6, 7 en 8 voor CH1 gevoeligheidsselectie met 0.8 als minst gevoelig en 0.015 als meest gevoelig.
• DIP-schakelaar 3, 4 en 5 voor CH2 gevoeligheidsselectie met 0.8 als minst gevoelig en 0.015 als meest gevoelig.

• (Schakelaar 1) DIP1 & DIP2 Speciale Gevoeligheidsverhoging voor beide aanhangers (beide kanalen)

(Schakelaar 1=S1) D3, D4, D5 en (Schakelaar 2=S2) D1, D2 Instelling Speciale Functies(Modus 1,2,3 Richtingsdetectie. Modus 4,5,6 Normale modus, twee lusdetecties zijn gescheiden.)

(Schakelaar 1=S1) D6 & D7 & D8 en (Schakelaar 2=S2) D3 & D4 & D5 Instelling CH1 en CH2 Gevoeligheidsselectie. (Acht Niveaus Keuzes)

(Schakelaar 1=S1) D9 & D10 en (Schakelaar 2=S2) D6, D7 Instelling Frequentie (20 K tot 100 KHz).

Resetknop: Let op: De LD-200 moet elke keer dat een instelling wordt gewijzigd aan de DIP-schakelaars, worden gereset.

De lussen worden afgedicht met een "quick-set" zwarte epoxy compound of hete bitumen mastiek om op te gaan in het wegdek.

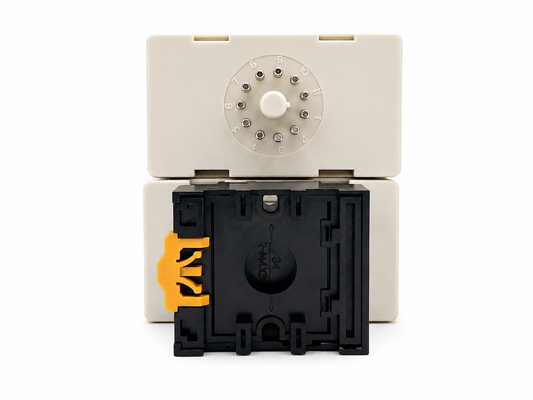

Houd bij installatie de productstekker en -bus in verticale richting.

LD-100	LD-102	LD-200	LD-202	JTHT-11
Enkel kanaal 100-240 V AC	Enkel kanaal 12-24 V AC/DC	Dubbel kanaal 100-240 V AC	Dubbel kanaal 12-24 V AV/DC	Lus kabel 305 m Teflon spoel
