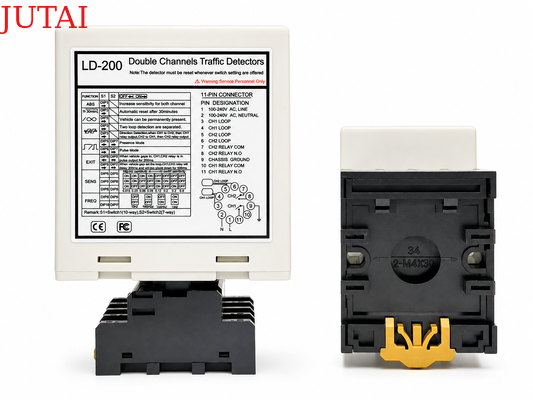

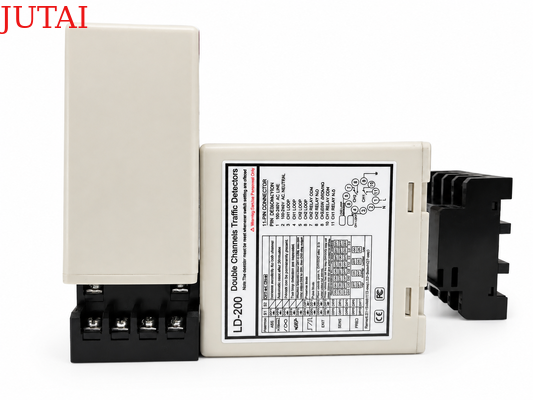

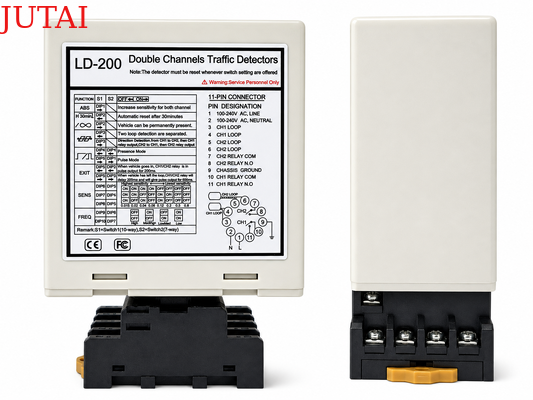

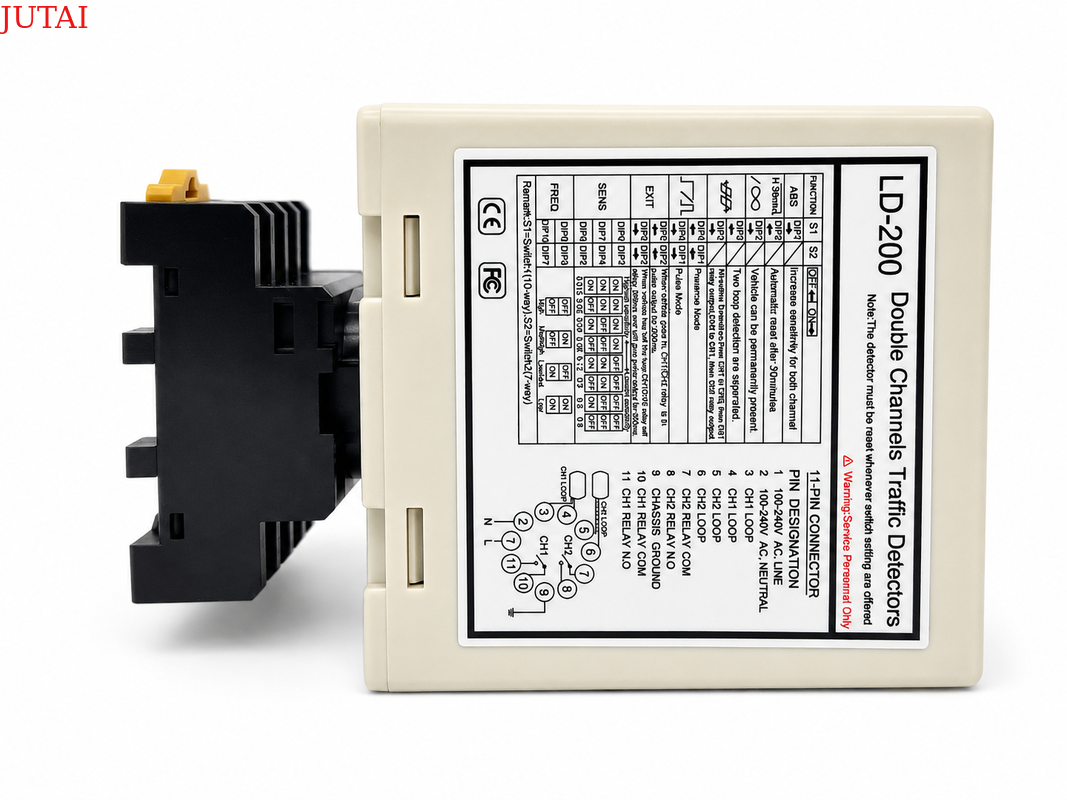

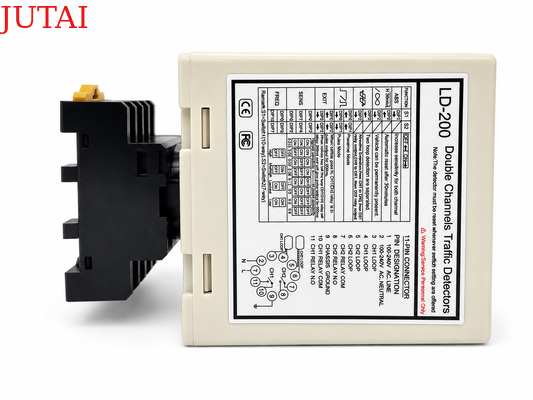

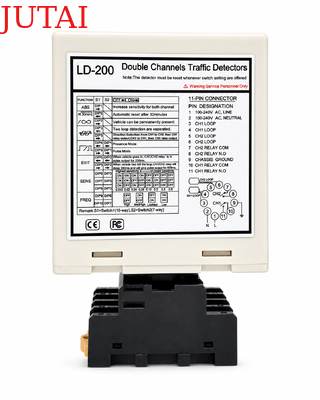

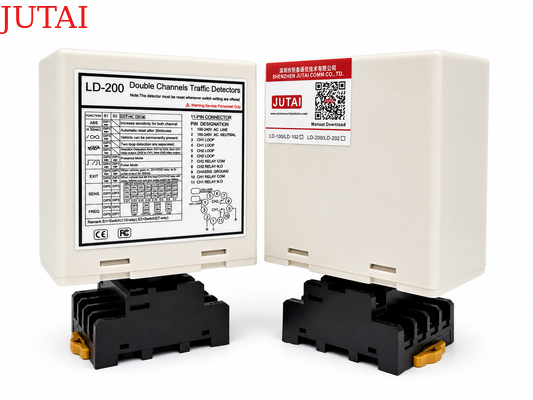

De Dubbele Kanaals Lusdetector voor Parkeerhekken met 8-Niveaus Gevoeligheidsinstelling is ontworpen om nauwkeurige voertuigdetectie te bieden bij geautomatiseerde parkeerin- en uitgangen. De twee detectiekanalen, CH1 en CH2, kunnen afzonderlijke inductielussen bewaken en werken zowel onafhankelijk als in gecoördineerde dubbele lusmodi voor voertuigrichtingsherkenning. Het selecteerbare 8-niveaus gevoeligheidsbereik van 0,015% tot 0,8% maakt het mogelijk om elk kanaal nauwkeurig af te stemmen op verschillende lusafmetingen, wegomstandigheden en voertuigtypen, waardoor de detector betrouwbaar reageert op personenauto's, vrachtwagens, aanhangwagens en andere voertuigen. Met meerdere uitvoermodi voor voertuigaanwezigheid, ingangspuls, uitgangspuls en directionele detectie, kan de unit betrouwbare triggersignalen leveren aan parkeerhekken, toegangscontrollers, kaartapparatuur en voertuigbeheersystemen.

Voor installaties waarbij meerdere lussen dicht bij elkaar zijn geplaatst, biedt de detector vier instelbare bedrijfsfrequenties voor CH1 en CH2, wat helpt bij het verminderen van interferentie tussen lussen en het handhaven van stabiele werking. Automatische Gevoeligheidsboost (ASB) verbetert de detectiecontinuïteit voor aanhangwagens en voertuigen met hoge chassis, terwijl permanente aanwezigheid en automatische resetinstellingen flexibiliteit bieden voor verschillende parkeercontrole strategieën. Onafhankelijke kanaalrelais, duidelijke LED-status- en foutindicatie, DIP-schakelaarprogrammering en een breed 20–2000 μH lusinductiebereik vereenvoudigen de inbedrijfstelling en het onderhoud. Verkrijgbaar als de LD-200 met 100–240 VAC ingang en de LD-202 met 12–24 V ingang, is deze dubbele kanaals parkeerlusdetector een praktische oplossing voor barrièrehekautomatisering, voertuig in-/uitgangsbeheer, parkeertoegangscontrole en andere intelligente voertuigdetectietoepassingen.

• 1. 15-2000 μh detectiebereik
  • De lusdetector ondersteunt een breed detectiebereik van 15 µH tot 2000 µH, geschikt voor diverse lusgroottes en configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
  • Het brede detectiebereik stelt onze lusdetector in staat om allerlei voertuigen, motoren, auto's, extra lange vrachtwagens, bussen enz. te detecteren.
• 2. Compacte Zijkant
  • De compacte en goed ontworpen behuizing combineert alle industriële vereisten voor functies en functionaliteit, waardoor deze detector in elk bestaand verkeersdetectiesysteem kan worden geïntegreerd.
• 3. Diagnostische Mogelijkheden & LED-indicatie
  • Uitgebreide diagnostische mogelijkheden maken nauwkeurige diagnose van lus- en installatieproblemen mogelijk en worden weergegeven via de LED-status, wat zorgt voor optimale prestaties en minder downtime.
• 4. Selecteerbare Aanwezigheidstijd
  • De uitgang van het aanwezigheidsrelais kan worden geselecteerd om een detectie-uitgang te beperken tot een vaste tijd (langer dan 30 minuten) terwijl een voertuig op de lus blijft staan, wat flexibiliteit biedt in verkeersbeheer.
• 5. Automatische Gevoeligheidsboost (ASB)
  • Deze functie detecteert betrouwbaar grote vrachtwagen-aanhangwagencombinaties en voertuigen met een hoge bodemvrijheid door de gevoeligheid automatisch tot het maximum te verhogen bij voertuigdetectie, wat zorgt voor nauwkeurige identificatie.
• 6. Automatische Compensatie voor Omgevingsdrift
  • Lusdetectoren (of andere sensoren) passen zich automatisch aan en kalibreren zichzelf voor veranderingen in omgevingsomstandigheden, waardoor de detectienauwkeurigheid en stabiliteit behouden blijven ondanks wisselende weers- en omgevingsfactoren.
• 7. 17 Dip-schakelaarinstelling
  • Het dip-schakelaarontwerp op de behuizing maakt de instelling van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers. Gebruikers kunnen alle functies instellen en vervolgens de lusdetector installeren.
• 8. Dubbele Kanalen werken Coöperatief of Onafhankelijk
  • Dubbele kanaals lusdetector kan worden gebruikt als twee enkele kanaals versies, ondersteunt twee onafhankelijke detectiekanalen.
  • Ook waardoor gelijktijdige bewaking van meerdere lussen mogelijk is, heeft de lusdetector de mogelijkheid om de richting te herkennen in toepassingen met één kanaal, wat de flexibiliteit en nauwkeurigheid van voertuigdetectie verbetert.
• 9. Anti-crosstalk interferentie.
  • Via de dip-schakelaar kan de frequentie van de lusdetector worden aangepast om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspoelen te dicht bij elkaar.

De LD-200 serie detector kan worden geconfigureerd voor een van de volgende modi:

• CH1 Detectie LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft kortsluiting van de lus of onvoldoende aantal windingen na de lus aan.
• Snel knipperend: Geeft open circuit van de lus of te veel windingen na de lus aan.
• CH2 Detectie LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft kortsluiting van de lus of onvoldoende aantal windingen na de lus aan.
• Snel knipperend: Geeft open circuit van de lus of te veel windingen na de lus aan.

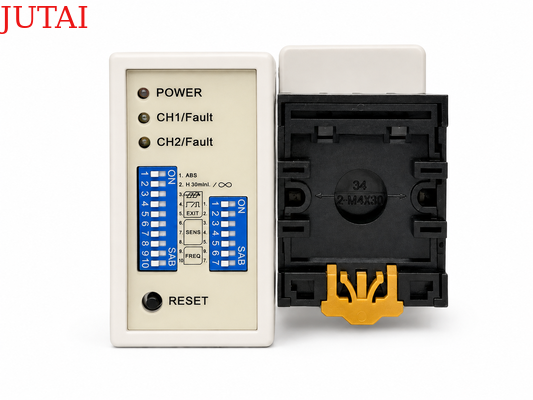

• Gevoeligheid en frequentie van de lus kunnen worden aangepast met 7-weg dip-schakelaar en 10-weg dip-schakelaarinstelling.
• De gebruiker kan 8 verschillende instellingen selecteren door de instelling van de dip-schakelaar te wijzigen naar verschillende modi zoals in de onderstaande tabellen voor dip-schakelaarinstellingen. Dip-schakelaar 6, 7 en 8 voor CH1 gevoeligheidsselectie, waarbij 0,8 het minst gevoelig is en 0,015 het meest gevoelig.
• Dip-schakelaar 3, 4 en 5 voor CH2 gevoeligheidsselectie, waarbij 0,8 het minst gevoelig is en 0,015 het meest gevoelig.

• (Schakelaar 1) DIP1 & DIP2 Speciale Gevoeligheidsverhoging Voor Beide Aanhangwagens (Beide Kanalen)

(Schakelaar1=S1) D3, D4, D5 en (Schakelaar2=S2) D1, D2 Instelling Speciale Functies(Modus 1, 2, 3 Richtingsdetectie. Modus 4, 5, 6 Normale modus, twee lusdetecties zijn gescheiden.)

(Schakelaar1=S1) D6 & D7 & D8 en (Schakelaar2=S2) D3 & D4 & D5 Instelling CH1 en CH2 Gevoeligheidsselectie. (Acht Niveaus Keuzes)

(Schakelaar1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instelling Frequentie (20 K tot 100 KHz).

Reset Knop: Let op: De LD-200 moet elke keer worden gereset als er een instelling wordt gewijzigd aan de dip-schakelaars.

De lussen worden afgedicht met een "snelhardende" zwarte epoxy compound of hete bitumen mastiek om op te gaan in het wegdek.

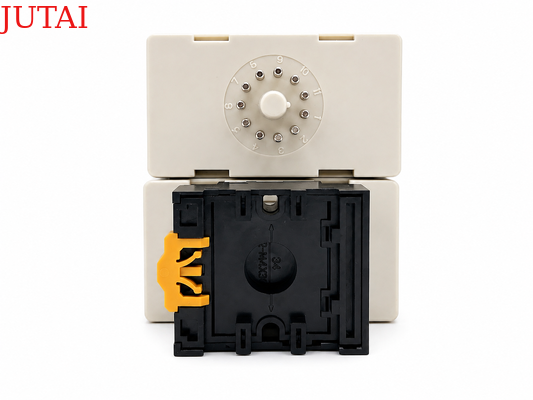

Houd bij installatie de productstekker en -bus in verticale richting.

LD-100	LD-102	LD-200	LD-202	JTHT-11
Enkel Kanaal 100-240 V AC	Enkel Kanaal 12-24 V AC/DC	Dubbel Kanaal 100-240 V AC	Dubbel Kanaal 12-24 V AV/DC	Lus kabel 305 m Teflon spoel
LCR-MT
Multimeter
