• 1. 15-2000 μH detectiebereik
  • De lusdetector ondersteunt een breed detectiebereik van 15 μH tot 2000 μH, geschikt voor diverse lusgroottes en configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's. Het brede detectiebereik stelt onze lusdetector in staat om allerlei voertuigen, motoren, auto's, ultralange vrachtwagens, bussen enz. te detecteren.

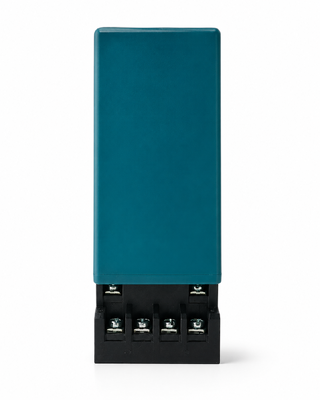

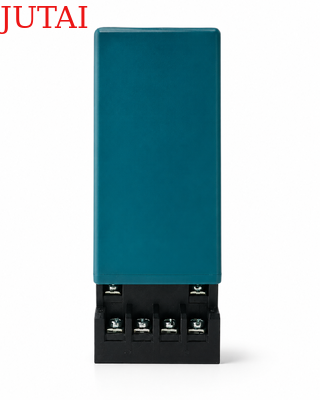

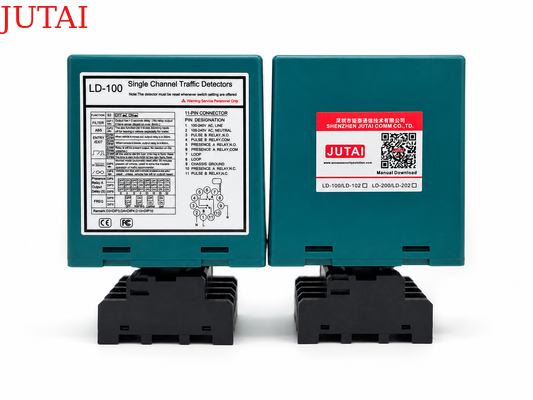

• 2. Compacte behuizing
  • De compacte en goed ontworpen behuizing combineert alle industriële vereisten voor functies en functionaliteit, waardoor deze detector in elk bestaand verkeersdetectiesysteem kan worden geïntegreerd.
• 3. LED-diagnostiek
  • Uitgebreide diagnostische mogelijkheden maken nauwkeurige diagnose van lus- en installatieproblemen mogelijk en worden weergegeven via LED, wat zorgt voor optimale prestaties en minder downtime.
• 4. Selecteerbare aanwezigheidstijd
  • De uitgang van het aanwezigheidsrelais kan worden geselecteerd om een detectie-uitgang te beperken tot een vaste tijd (langer dan 30 minuten) terwijl een voertuig zich op de lus bevindt, wat flexibiliteit biedt in verkeersbeheer.
• 5. Lus aanwezigheidstijd
  • Interferentie tussen aangrenzende lusdetectoren kan worden geïdentificeerd door middel van integrale indicatie en worden geëlimineerd door de frequentie-instelling aan te passen, wat een betrouwbare werking garandeert.
• 6. Twee aparte uitgangsrelais
  • Aanwezigheidsrelais A: Biedt aanwezigheidsuitgang en kan worden verlengd voor 0, 2, 5, 8, 10, 15, 20 of 30 seconden, programmeerbaar met externe 10-weg DIP-schakelaars.
  • Pulsrelais B: Programmeerbaar met externe 10-weg DIP-schakelaars, biedt het aanwezigheid, puls bij binnenkomst, puls bij vertrek of foutieve uitgang, wat de detectieflexibiliteit vergroot.
• 7. Automatische gevoeligheidsboost (ASB)
  • Deze functie detecteert betrouwbaar grote vrachtwagen-aanhangwagencombinaties en voertuigen met een hoge bodemvrijheid door automatisch de gevoeligheid tot het maximum te verhogen bij voertuigdetectie, wat zorgt voor nauwkeurige identificatie.
• 8. Automatische compensatie voor omgevingsdrift
  • Lusdetectoren (of andere sensoren) passen zich automatisch aan en kalibreren zichzelf voor veranderingen in omgevingsomstandigheden, waardoor de detectienauwkeurigheid en stabiliteit behouden blijven ondanks wisselende weers- en omgevingsfactoren.
• 9. 10 DIP-schakelaar
  • Het DIP-schakelaarontwerp op de behuizing maakt de instelling van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers. Gebruikers kunnen eerst alle functies instellen en vervolgens de lusdetector installeren.
• 10. Anti-crosstalk interferentie.
  • Via de DIP-schakelaar kan de frequentie van de lusdetector worden aangepast om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspoelen te dicht bij elkaar.

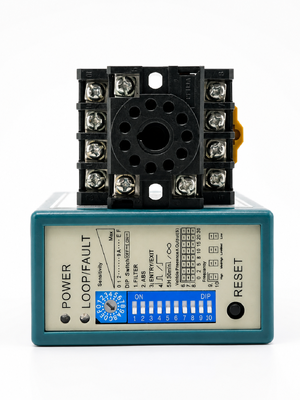

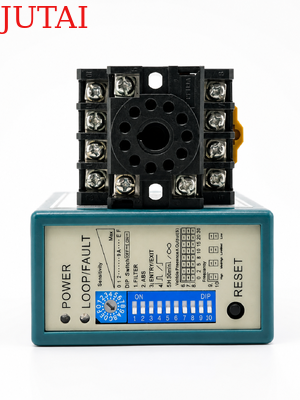

(1)Voedings-LED: Rode voedings-LED geeft "Power ON" aan

• Detectie-LED: Continu aan: Geeft voertuigdetectie aan.
• Langzaam knipperend: Geeft aan dat de lus kortgesloten is of dat het aantal windingen na de lus onvoldoende is.
• Snel knipperend: Geeft aan dat de lus open is of dat er te veel windingen na de lus zijn.

• De gevoeligheid van de lus kan worden aangepast met de trimpot met het label "Sensitivity". De gebruiker kan 16 verschillende instellingen selecteren door aan de trimpot te draaien, waarbij 0 de minst gevoelige is en "F" de meest gevoelige.

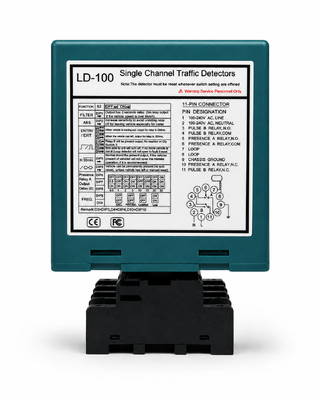

1. DIP 1 & DIP 2 Instelling speciale functies

2. DIP 3 & DIP 4 Instelling relais B uitgang

3. DIP 5 Instelling automatische reset

4. DIP 6 & DIP 7 & DIP 8 Instelling relais A vertraging

5. DIP 9 & DIP 10 Instelling frequentie (40 K tot 100 KHz). Gebruikt om interferentie te voorkomen

• In toepassingen waar twee of meer lusdetectoren en detectielussen zijn geïnstalleerd, stelt u één detector in op hoge frequentie en de andere op lage frequentie om de effecten van crosstalk tussen de twee systemen te minimaliseren (de detectielussen en detectoren moeten minimaal 2 meter uit elkaar worden geplaatst).
• Resetknop: Let op: De LD-100 moet elke keer dat een instelling op de DIP-schakelaars wordt gewijzigd, worden gereset.

• Installeer de detector in een weerbestendige behuizing.
• De detector moet zo dicht mogelijk bij de detectielus worden geplaatst.
• De detector moet altijd worden geïnstalleerd uit de buurt van sterke magnetische velden.
• Vermijd het aanleggen van hoogspanningsdraden in de buurt van de lusdetectoren.
• Installeer de detector niet op trillende objecten.

• Wanneer de schakelkast zich binnen 10 meter van de lus bevindt, kunnen normale draden worden gebruikt om de schakelkast met de lus te verbinden. Meer dan 10 meter vereist het gebruik van een 2-aderige afgeschermde kabel. De afstand tussen de schakelkast en de lus mag niet meer dan 30 meter bedragen.



De lussen worden afgedicht met een "snelhardende" zwarte epoxy compound of hete bitumen mastiek om te blenden met het wegdek.
