Schuifdeur Sensor | RD24-4S | Hoge Precisie | 1.5S Signaal Hold

Merknaam:	JUTAI
Modelnummer:	RD24-4S
MOQ:	100
Prijs:	4-6 USD according to order quantity
Verpakking:	KARTON
Betalingsvoorwaarden:	T/T, PayPal, Alipay, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

SHENZHEN CHINA

Certificering:

Maximale montagehoogte:

Technologie:

Magnetron Doppler -radar

Frequentie van de zender:

24.125 GHz

Zender uitgestraald vermogen:

<20 dBm EIRP

Zender vermogensdichtheid:

≤5mW/cm

Kantelhoeken:

0°~90° verticaal; -30°~+30° lateraal

Detectieveld (2,2 m montage):

4m(B)×2m(D)

Detectiemodus:

Bewegingsdetectie

Minimale detecteerbare snelheid:

5 cm/s (sensoras)

Voedingsspanning:

12-24 V wisselstroom ±10%; 12-24V gelijkstroom +30% / -10%

Leidingenfrequentie:

50-60 Hz

Stroomverbruik:

≤2W(VA)

Uitvoermodus:

Buisuitgang schakelen

Signaaluitgangstijd:

1,5s vasthouden

Maximale contactspanning:

42 V AC/DC

Maximale contactstroom:

1A (resistief)

Maximum omschakelingsmacht:

30W(DC) / 60VA(AC)

Werktemperatuurbereik:

-20 ℃ ~ +55 ℃

Mate van bescherming:

Normconformiteit:

R&TTE 1999/5/EG; EMC 89/336/EEG

Materiaal:

Kleur behuizing:

Zwart/zilver

Afmetingen (W×H×D):

120 mm × 80 mm × 50 mm

Netto gewicht:

0.215kg

Kabellengte:

2,2 m

Levering vermogen:

5000 stuks per maand

Markeren:

schuifdeur bewegingssensor

magnetron sensor hoge precisie

bewegingssensor 1.5s signaal hold

Productomschrijving

Glijdende glazen deursensor. RD24-4S. Hooggepreciseerdheid. 1.5S Signal Hold.

De RD24-4S Sliding Glass Door Sensor is een op maat ontworpen bewegingsdetectieoplossing die exclusief is ontworpen voor glijdende glazen deuren, met ultra-hoge precisie sensing en een praktische 1.5S-signaalhoudingsfunctie, een veilige en betrouwbare toegangscontrole voor commerciële ruimtes, moderne woningen en kantoorgebouwen.Deze sensor beschikt over een hoge precisie bewegingsdetectie die menselijke bewegingen nauwkeurig identificeert met een minimale snelheid van 5 cm/s.Het filtert op intelligente wijze valse triggers uit de trillingen van de schuifdeuren.spiegelreflectie en kleine verstoringen van de omgeving, waarbij alleen een opzettelijke naderingsbeweging de deurknop activeert, waardoor vervelende toevallige deuractivaties die gebruikelijk zijn bij generieke sensoren op schuifdeuren, worden geëlimineerd.

De 1,5S signaalhoudingsfunctie is een game-changer voor de gebruiksgemak van schuifdeuren: het houdt het detectiesignaal 1,5 seconden na het detecteren van de eerste beweging in stand,ervoor zorgen dat de glazen schuifdeur lang genoeg open blijft voor veilige doorgangDeze opzet voorkomt volledig dat de deuren plotseling midden in de gang sluiten.een aanzienlijke verbetering van de gebruikerservaring en de veiligheid voor de ingangen van glazen schuifdeuren met veel verkeer;Met een compacte, slanke ABS-behuising, wordt de sensor discreet gemonteerd op schuifdeurschermen of aangrenzende muren.de minimalistische esthetiek van glazen deurinstallaties behouden zonder overtollige ruimte in te nemenHet ondersteunt 12-24V AC/DC breedspanningsvoorziening, heeft een ultra laag stroomverbruik van ≤2W voor energiezuinige 24/7 werking,en voldoet aan de IP54 stofdichte en waterdichte normen voor stabiele prestaties in binnen- en overdekte buitenomgevingenEen duidelijke LED-statusindicator vereenvoudigt de snelle installatie en het oplossen van problemen.Terwijl de naleving van de R&TTE- en EMC-internationale normen garandeert een storingsvrije werking in de buurt van elektronische apparatenDe RD24-4S combineert de hoge precisie van sensoren en de mensgerichte functionaliteit van het signaalhoudersysteem.

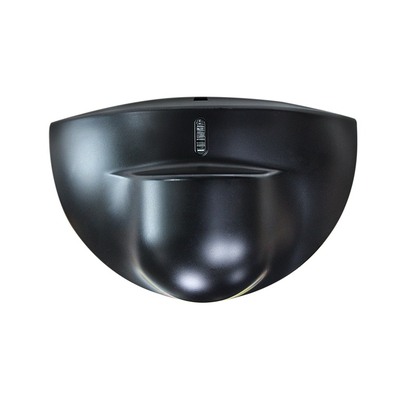

Schuifdeur Sensor | RD24-4S | Hoge Precisie | 1.5S Signaal Hold 0

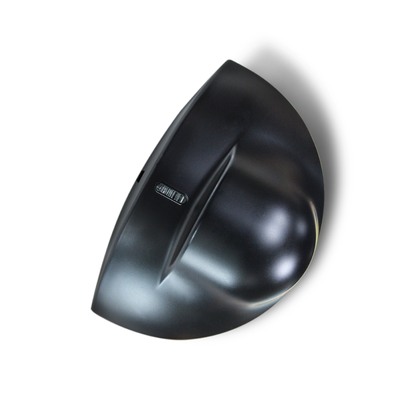

Schuifdeur Sensor | RD24-4S | Hoge Precisie | 1.5S Signaal Hold 1

Hoogtepunten

24.125GHz microwavefrequentie voor stabiele beweging (≥ 5 cm/s)
Breed detectieveld: 4 m ((W) * 2 m ((D) op 2,2 m installatiehoogte
Flexibel instellen van de hoek: 0°~90° verticaal / -30°~+30° zijdelingse kanteling
Breedspanningsvoorziening: 12-24V wisselstroom/stroomstroom met een laag stroomverbruik (≤2W)
IP54-bescherming & -20°C~+55°C werktemperatuur voor binnenshuis/buiten halfgesloten gebruik
Eenvoudige installatie en aanpassing met compacte grootte, gevoeligheidspotentiometer en duidelijke LED-statusprompt
Betrouwbare uitgang: 1,5 s signaalhoud, 42 V maximale AC/DC-contactspanning, 1 A resistieve stroom

Technische specificaties

Parameter	Specificatie
Technologie	Microwave-dopplerradar
Frequentie van de zender	24.125 GHz
Verstralingsvermogen van de zender	EIRP < 20 dBm
Verzendervermogensdichtheid	≤ 5 mW/cm
Maximale bevestigingshoogte	3 m
Neigingshoeken	0°~90° verticaal; -30°~+30° zijwaartse
Detectieveld (montage van 2,2 m)	4m ((W) * 2m ((D)
Detectie-modus	Bewegingsdetectie
Minimale detecteerbare snelheid	5 cm/s (sensoraxis)
Voedingsspanning	12-24V AC ±10%; 12-24V DC +30% / -10%
Hoofdfrequentie	50-60 Hz
Energieverbruik	≤ 2W (VA)
Uitgangsmodus	Uitgang van de schakelaar
Tijd van signaaluitgang	1.5s houd
Maximale contactspanning	42 V wisselstroom/stroomstroom
Maximale contactstroom	1A (weerstand)
Max schakelvermogen	30W (DC) / 60VA (AC)
Werktemperatuurbereik	-20°C ~ +55°C
Beschermingsgraad	IP54
Conformiteit met normen	R&TTE 1999/5/EG; EMC 89/336/EEG
Materiaal	ABS
Kleur van het huis	Zwart/Zilver
Afmetingen (WHD)	120 mm80 mm50 mm
Nettogewicht	0.215kg
Kabellengte	2.2m

Installatie- en aanpassingsgids

De prestaties van de sensor zijn nauw verbonden met de juiste installatie en aanpassing.

Toenemende eisen

Vermijd trillingsposities, de nabijheid van neonlampen en sensorversperring; raak tijdens de installatie geen interne elektronische onderdelen aan.

Aanpassing van de gevoeligheid

Draai de gevoeligheidspotentiometer voorzichtig en langzaam; de gevoeligheidswaarde bepaalt de grootte van het detectieveld (bij korte detectieafstand wordt deze naar 1/2 of hoger aangepast).

Hoekregeling

Planar antenne zijkanthoek = detectieveldpositie; verticale hoek = detectievelddiepte; stel de microwave modulehoek op ≥45° voor optimale detectie.

Statuscontrole

LED knippert na aanschakeling (normale standby); LED licht continu op wanneer een bewegend doelwit wordt gedetecteerd (detectietrager).

Gids voor het oplossen van problemen

Foutverschijnsel	Waarschijnlijke oorzaken	Corrigerende maatregelen
De deur gaat niet open en er is geen licht.	Sensor uit	Controleer de verbinding van de bedrading en de geldigheid van de stroomtoevoer
De deur gaat voortdurend open/sluit	Sensor detecteert deurtrillingen/bewegingen; interferentiebron in het detectiebereik	Bevestig de sensor stevig; vergroot de kantelhoek/vermindert de gevoeligheid; verwijder interferentiebronnen in het detectieveld
De detectie afstand is te dichtbij.	Gebrekkige gevoeligheid; hoek van de magnetron < 45°; sensor geblokkeerd	Stel de gevoeligheidspotentiometer in op 1/2 of hoger; stel de modulehoek in op ≥ 45°; verwijder verstoppende voorwerpen

Toepassingsscenario's

De RD24-4S is een multi-scenario bewegingsdetectie sensor met een hoge aanpasbaarheid, voornamelijk van toepassing op:

Automatische deursystemen:Schuifdeuren, schommeldeuren, glazen inductiedeuren (commerciële gebouwen, winkelcentra, kantoorgebouwen)
Beveiliging en toezicht:Perimeterbeveiligingsdetectie, inductie van menselijke bewegingen binnen (woning, fabriek, magazijn)
Industriële automatisering:Bewegingsdetectie op transportband, start-/stopinductie van apparatuur (productielijnen voor de lichte industrie)
Intelligent gebouw:Intelligente verlichtingsinductie, airconditioninginductie (openbare ruimtes zoals gangen en liften)

Kerntechnologieën

Microwave Doppler radar sensor 24.125 GHz radar sensor Automatische deurbewegingsmelder Breedvelddetectiesensor IP54 bewegingssensor
