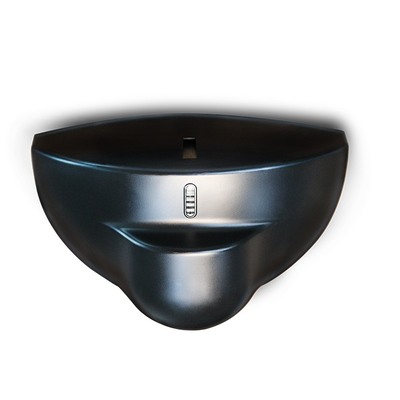

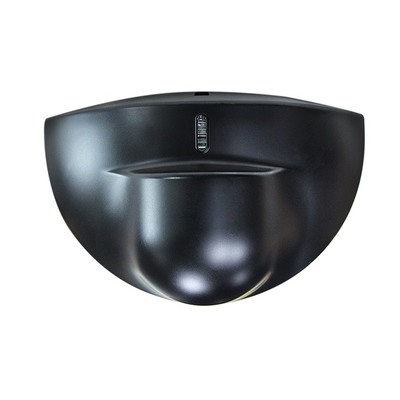

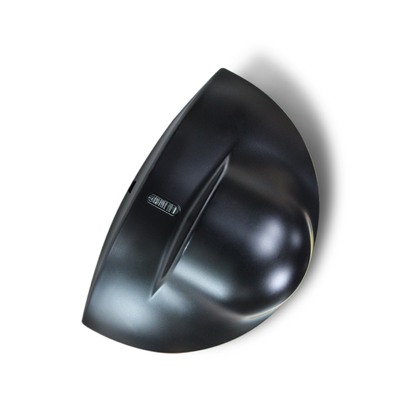

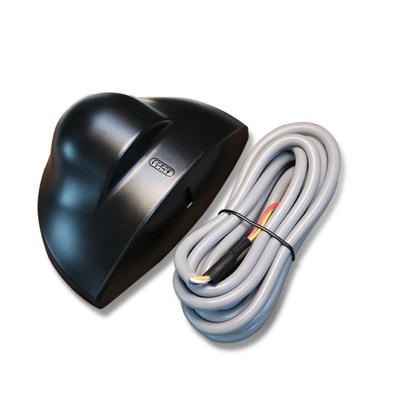

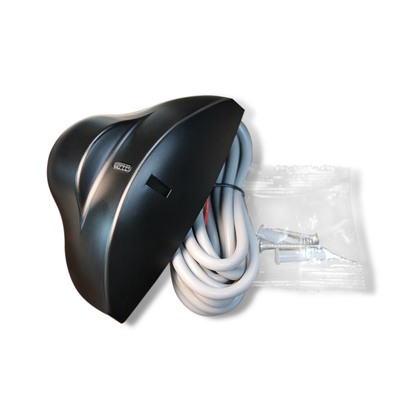

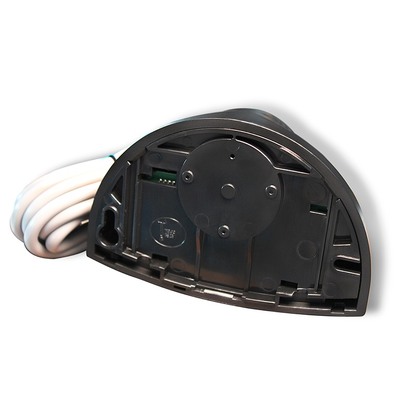

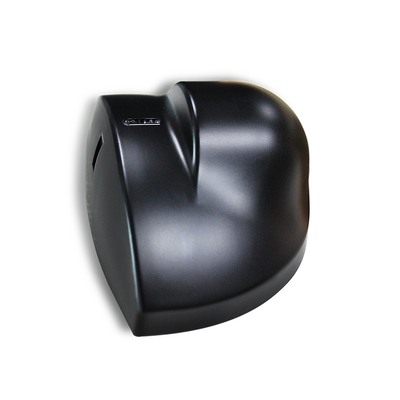

Automatische deursensor 24.125GHz Compact ontwerp Nettogewicht 0.215kg Gevoeligheid

Merknaam:	JUTAI
Modelnummer:	RD24-4
MOQ:	100
Prijs:	4-6 USD according to order quantity
Verpakking:	KARTON
Betalingsvoorwaarden:	T/T, PayPal, Alipay, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

SHENZHEN CHINA

Certificering:

Technologie:

Magnetron Doppler -radar

Frequentie van de zender:

24.125 GHz

Zender uitgestraald vermogen:

<20 dBm EIRP

Zender vermogensdichtheid:

≤5mW/cm

Maximale montagehoogte:

Kantelhoeken:

0°~90° verticaal; -30°~+30° lateraal

Detectieveld (2,2 m montage):

4m(B)×2m(D)

Detectiemodus:

Bewegingsdetectie

Minimale detecteerbare snelheid:

5 cm/s (sensoras)

Voedingsspanning:

12-24 V wisselstroom ±10%; 12-24V gelijkstroom +30% / -10%

Leidingenfrequentie:

50-60 Hz

Stroomverbruik:

≤2W(VA)

Uitvoermodus:

Buisuitgang schakelen

Signaaluitgangstijd:

1,5s vasthouden

Maximale contactspanning:

42 V AC/DC

Maximale contactstroom:

1A (resistief)

Maximum omschakelingsmacht:

30W(DC) / 60VA(AC)

Werktemperatuurbereik:

-20 ℃ ~ +55 ℃

Mate van bescherming:

Normconformiteit:

R&TTE 1999/5/EG; EMC 89/336/EEG

Materiaal:

Kleur behuizing:

Zwart/zilver

Afmetingen (W×H×D):

120 mm × 80 mm × 50 mm

Netto gewicht:

0.215kg

Kabellengte:

2,2 m

Levering vermogen:

5000 stuks per maand

Markeren:

24.125 GHz automatische deursensor

compacte microgolfbewegingssensor

lichtgewicht automatische deursensor

Productomschrijving

Automatische deursensor 24.125GHz Compact ontwerp Nettogewicht 0.215kg Gevoeligheid

Deze 24,125 GHz automatische deursensor is een gestroomlijnde bewegingsdetectieoplossing die is ontworpen voor alle automatische deursystemen, met een ruimtebesparend compact ontwerp, een ultralicht nettogewicht van slechts 0.215 kg, en volledig instelbare gevoeligheid3een belangrijke voordelen die de bruikbaarheid en aanpassingsvermogen voor commerciële, kantoor- en detailhandelstoepassingen opnieuw definiëren.125 GHz-microgolf Doppler frequentieband, het levert nauwkeurige bewegingsdetectie voor automatische deur trigger behoeften, met een nauwkeurige gevoeligheid potentiometer die zachte,staploze aanpassing om het detectiebereik aan uw specifieke ruimte aan te passen: de grens vernauw voor kleine ingangen om valse ontstekingen te voorkomen, of verruimen voor gebieden met veel verkeer om de volledige dekking van menselijk verkeer te garanderen.De sensor's compacte ABS behuizing (120mm × 80mm × 50mm) beschikt over een slanke, een minimaal profiel dat discreet op deurframes, plafonds of aangrenzende muren kan worden gemonteerd en naadloos kan worden gemengd met elke automatische deurinstallatie zonder overtollige ruimte in beslag te nemen, terwijl het 0,6 mm hoog is.215 kg lichtgewicht bouw elimineert de noodzaak voor zware montage hardware, die een snelle, stabiele installatie op verschillende oppervlakken mogelijk maakt.

Deze sensor is geoptimaliseerd voor het gebruik in de echte wereld van automatische deuren en detecteert met een consistente nauwkeurigheid doelen die zich met ≥ 5 cm/s bewegen, waardoor misleidingen door deurtrillingen of omgevingsinterferentie worden vermeden.en combineert het ruimtebesparende ontwerp met robuuste prestaties: het ondersteunt 12-24V AC/DC breedspanningsvoorziening, beschikt over een laag stroomverbruik van ≤2W voor energiezuinige werking op lange termijn,en voldoet aan de IP54 stofdichte en waterdichte normen voor betrouwbaar gebruik in binnen- en overdekte buitenomgevingenEen duidelijke LED-statusindicator vereenvoudigt de snelle installatie en het oplossen van problemen.2m vooraf bedrade kabel zorgt voor een gemakkelijke bedrading met standaard automatische deurbesturingssystemenDeze 24,125GHz automatische deursensor, die voldoet aan de internationale R&TTE- en EMC-normen, combineert een compact, lichtgewicht ontwerp met een aanpasbare gevoeligheid.gemakkelijk te integreren bewegingsdetectie keuze voor alle automatische toegangscontrole deur behoeften.

Automatische deursensor 24.125GHz Compact ontwerp Nettogewicht 0.215kg Gevoeligheid 0

Hoogtepunten

24.125GHz microwavefrequentie voor stabiele beweging (≥ 5 cm/s)
Breed detectieveld: 4 m ((W) * 2 m ((D) op 2,2 m installatiehoogte
Flexibel instellen van de hoek: 0°~90° verticaal / -30°~+30° zijdelingse kanteling
Breedspanningsvoorziening: 12-24V wisselstroom/stroomstroom met een laag stroomverbruik (≤2W)
IP54-bescherming & -20°C~+55°C werktemperatuur voor binnenshuis/buiten halfgesloten gebruik
Eenvoudige installatie en aanpassing met compacte grootte, gevoeligheidspotentiometer en duidelijke LED-statusprompt
Betrouwbare uitgang: 1,5 s signaalhoud, 42 V maximale AC/DC-contactspanning, 1 A resistieve stroom

Technische specificaties

Parameter	Specificatie
Technologie	Microwave-dopplerradar
Frequentie van de zender	24.125 GHz
Verstralingsvermogen van de zender	EIRP < 20 dBm
Verzendervermogensdichtheid	≤ 5 mW/cm
Maximale bevestigingshoogte	3 m
Neigingshoeken	0°~90° verticaal; -30°~+30° zijwaartse
Detectieveld (montage van 2,2 m)	4m ((W) * 2m ((D)
Detectie-modus	Bewegingsdetectie
Minimale detecteerbare snelheid	5 cm/s (sensoraxis)
Voedingsspanning	12-24V AC ±10%; 12-24V DC +30% / -10%
Hoofdfrequentie	50-60 Hz
Energieverbruik	≤ 2W (VA)
Uitgangsmodus	Uitgang van de schakelaar
Tijd van signaaluitgang	1.5s houd
Maximale contactspanning	42 V wisselstroom/stroomstroom
Maximale contactstroom	1A (weerstand)
Max schakelvermogen	30W (DC) / 60VA (AC)
Werktemperatuurbereik	-20°C ~ +55°C
Beschermingsgraad	IP54
Conformiteit met normen	R&TTE 1999/5/EG; EMC 89/336/EEG
Materiaal	ABS
Kleur van het huis	Zwart/Zilver
Afmetingen (WHD)	120 mm80 mm50 mm
Nettogewicht	0.215kg
Kabellengte	2.2m

Installatie- en aanpassingsgids

De prestaties van de sensor zijn nauw verbonden met de juiste installatie en aanpassing.

Toenemende eisen

Vermijd trillingsposities, de nabijheid van neonlampen en sensorversperring; raak tijdens de installatie geen interne elektronische onderdelen aan.

Aanpassing van de gevoeligheid

Draai de gevoeligheidspotentiometer voorzichtig en langzaam; de gevoeligheidswaarde bepaalt de grootte van het detectieveld (bij korte detectieafstand wordt deze naar 1/2 of hoger aangepast).

Hoekregeling

Planar antenne zijkanthoek = detectieveldpositie; verticale hoek = detectievelddiepte; stel de microwave modulehoek op ≥45° voor optimale detectie.

Statuscontrole

LED knippert na aanschakeling (normale standby); LED licht continu op wanneer een bewegend doelwit wordt gedetecteerd (detectietrager).

Gids voor het oplossen van problemen

Foutverschijnsel	Waarschijnlijke oorzaken	Corrigerende maatregelen
De deur gaat niet open en er is geen licht.	Sensor uit	Controleer de verbinding van de bedrading en de geldigheid van de stroomtoevoer
De deur gaat voortdurend open/sluit	Sensor detecteert deurtrillingen/bewegingen; interferentiebron in het detectiebereik	Bevestig de sensor stevig; vergroot de kantelhoek/vermindert de gevoeligheid; verwijder interferentiebronnen in het detectieveld
De detectie afstand is te dichtbij.	Gebrekkige gevoeligheid; hoek van de magnetron < 45°; sensor geblokkeerd	Stel de gevoeligheidspotentiometer in op 1/2 of hoger; stel de modulehoek in op ≥ 45°; verwijder verstoppende voorwerpen

Toepassingsscenario's

De RD24-4S is een multi-scenario bewegingsdetectie sensor met een hoge aanpasbaarheid, voornamelijk van toepassing op:

Automatische deursystemen:Schuifdeuren, schommeldeuren, glazen inductiedeuren (commerciële gebouwen, winkelcentra, kantoorgebouwen)
Beveiliging en toezicht:Perimeterbeveiligingsdetectie, inductie van menselijke bewegingen binnen (woning, fabriek, magazijn)
Industriële automatisering:Bewegingsdetectie op transportband, start-/stopinductie van apparatuur (productielijnen voor de lichte industrie)
Intelligent gebouw:Intelligente verlichtingsinductie, airconditioninginductie (openbare ruimtes zoals gangen en liften)

Kerntechnologieën

Microwave Doppler radar sensor 24.125 GHz radar sensor Automatische deurbewegingsmelder Breedvelddetectiesensor IP54 bewegingssensor
