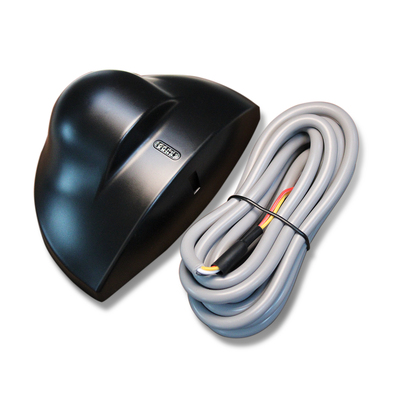

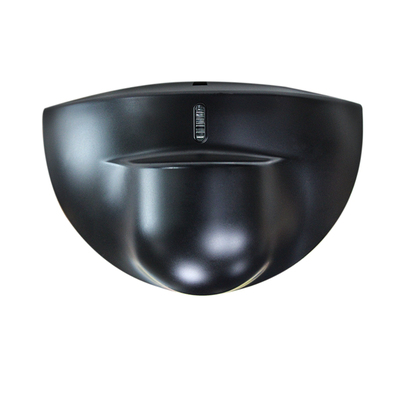

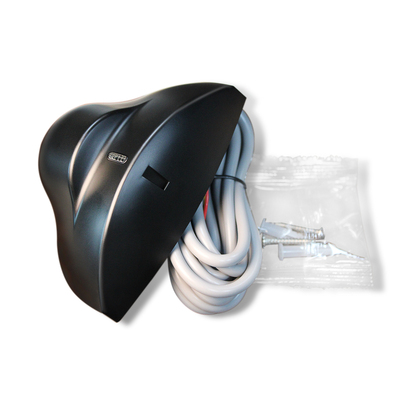

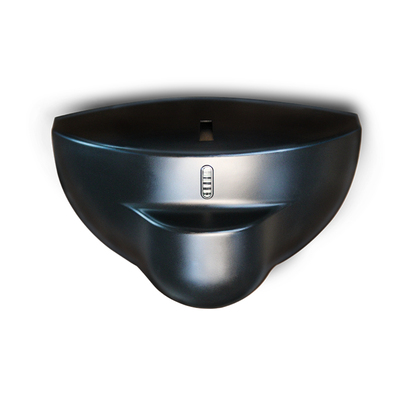

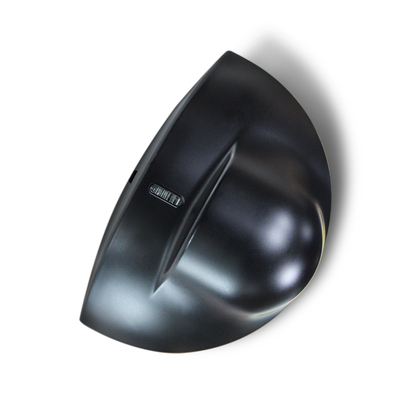

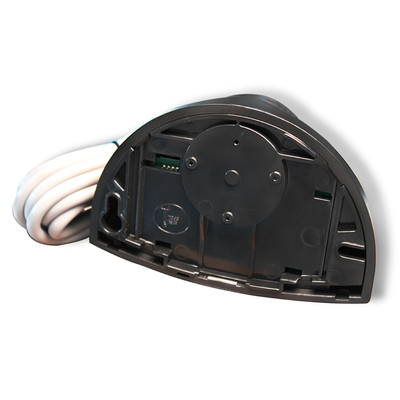

24.125 GHz microwave radar sensor met 4m × 2m breed detectie en 12-24V breed spanning voor automatische deuren systemen

Merknaam:	JUTAI
Modelnummer:	RD24-4
MOQ:	100
Prijs:	4-6 USD according to order quantity
Verpakking:	KARTON
Betalingsvoorwaarden:	T/T, PayPal, Alipay, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

SHENZHEN CHINA

Certificering:

Document:

Levering vermogen:

5000 stuks per maand

Markeren:

24.125 GHz microwave radar sensor

4m×2m brede detectiemicrogolfbewegingssensor

12-24V automatische deursensor met hoge spanning

Productomschrijving

24.125GHz microwave radar sensor met 4m × 2m breed detectie

Onze 24,125 GHz microwave radar herdefinieert betrouwbaarheid voor automatische deur en commerciële toegang beweging sensing.4m × 2m breedte detectieen12-24V universele spanningsondersteuning, deze geavanceerde sensor gebruikt microgolf-Dopplertechnologie om signalen van 24,125 GHz uit te zenden met een gecontroleerde vermogendichtheid (≤ 5 mW/cm) en uitgestraald vermogen (< 20 dBm EIRP),de R&TTE- en EMC-internationale normen voor veilig, zonder storing.

Het geoptimaliseerde detectieveld beslaat het volledige toegangsgebied van de meeste commerciële en schuifglasdeuren en vangt menselijke bewegingen nauwkeurig op vanuit alle inloophoeken.Het brede spanningsbereik van 12-24V AC/DC maakt deze sensor universeel geschikt voor wereldwijde commerciële en industriële toepassingen.

Hoogtepunten

24.125GHz microwavefrequentie voor stabiele beweging (≥ 5 cm/s)
Breed detectieveld: 4 m ((W) × 2 m ((D) op 2,2 m montagehoogte
Flexibel instellen van de hoek: 0°~90° verticaal / -30°~+30° zijdelingse kanteling
Breedspanningsvoorziening: 12-24V wisselstroom/stroomstroom met een laag stroomverbruik (≤2W)
IP54-bescherming & -20°C~+55°C werktemperatuur voor binnenshuis/buiten halfgesloten gebruik
Eenvoudige installatie en aanpassing met compacte grootte, gevoeligheidspotentiometer en duidelijke LED-statusprompt
Betrouwbare uitgang: 1,5 s signaalhoud, 42 V maximale AC/DC-contactspanning, 1 A resistieve stroom

Technische specificaties

Parameter	Specificatie
Technologie	Microwave-dopplerradar
Frequentie van de zender	24.125 GHz
Verstralingsvermogen van de zender	EIRP < 20 dBm
Verzendervermogensdichtheid	≤ 5 mW/cm
Maximale bevestigingshoogte	3 m
Neigingshoeken	0°~90° verticaal; -30°~+30° zijwaartse
Detectieveld (montage van 2,2 m)	4m ((W) × 2m ((D)
Detectie-modus	Bewegingsdetectie
Minimale detecteerbare snelheid	5 cm/s (sensoraxis)
Voedingsspanning	12-24V AC ±10%; 12-24V DC +30% / -10%
Hoofdfrequentie	50-60 Hz
Energieverbruik	≤ 2W (VA)
Uitgangsmodus	Uitgang van de schakelaar
Tijd van signaaluitgang	1.5s houd
Maximale contactspanning	42 V wisselstroom/stroomstroom
Maximale contactstroom	1A (weerstand)
Max schakelvermogen	30W (DC) / 60VA (AC)
Werktemperatuurbereik	-20°C ~ +55°C
Beschermingsgraad	IP54
Conformiteit met normen	R&TTE 1999/5/EG; EMC 89/336/EEG
Materiaal	ABS
Kleur van het huis	Zwart/Zilver
Afmetingen (W × H × D)	120 mm × 80 mm × 50 mm
Nettogewicht	0.215kg
Kabellengte	2.2m

Installatie- en aanpassingsgids

De prestaties van de sensor zijn nauw verbonden met een correcte installatie en aanpassing eenvoudige bediening zonder professionele gereedschappen:

Montagevereisten:Vermijd trillingsposities, de nabijheid van neonlampen en sensorversperring; raak tijdens de installatie geen interne elektronische onderdelen aan.
Aanpassing van de gevoeligheid:Draai de gevoeligheidspotentiometer zacht en langzaam; de gevoeligheidswaarde bepaalt de grootte van het detectieveld.
Hoekregeling:Planar antenne zijkanthoek = detectieveldpositie; verticale hoek = detectievelddiepte; stel de microwave modulehoek op ≥45° voor optimale detectie.
Statuscontrole:LED knippert na aansteken (normale standby); LED licht continu op wanneer een bewegend doelwit wordt gedetecteerd.

Gids voor het oplossen van problemen

Foutverschijnsel	Waarschijnlijke oorzaken	Corrigerende maatregelen
De deur gaat niet open en er is geen licht.	Sensor uit	Controleer de verbinding van de bedrading en de geldigheid van de stroomtoevoer
De deur gaat voortdurend open/sluit	Sensor detecteert deurtrillingen/bewegingen; interferentiebron in het detectiebereik	Bevestig de sensor stevig; verhoog de kantelhoek/vermindert de gevoeligheid; verwijder interferentiebronnen
De detectie afstand is te dichtbij.	Gebrekkige gevoeligheid; hoek van de magnetron < 45°; sensor geblokkeerd	Stel de gevoeligheidspotentiometer in; stel de modulehoek in op ≥ 45°; verwijder vergrendelende voorwerpen

Toepassingsscenario's

De RD24-4S is een multi-scenario bewegingsdetectie sensor met een hoge aanpasbaarheid, voornamelijk van toepassing op:

Automatische deursystemen:Schuifdeuren, schommeldeuren, glazen inductiedeuren (commerciële gebouwen, winkelcentra, kantoorgebouwen)
Beveiliging en toezicht:Perimeterbeveiligingsdetectie, inductie van menselijke bewegingen binnen (woning, fabriek, magazijn)
Industriële automatisering:Bewegingsdetectie op transportband, start-/stopinductie van apparatuur (productielijnen voor de lichte industrie)
Intelligent gebouw:Intelligente verlichtingsinductie, airconditioninginductie (openbare ruimtes zoals gangen en liften)

Kerntechnologieën

Microwave Doppler Radar Sensor, 24,125 GHz Radar Sensor, Automatische deurbewegingsdetector, Wide Field Detection Sensor, IP54 Bewegingssensor
