IP54 Waterdichte Magnetron Doppler Radarsensor met Instelbare Gevoeligheid en Breed Detectieveld voor Automatische Deur Bewegingsdetectie

Merknaam:	JUTAI
Modelnummer:	RD24-4
MOQ:	100
Prijs:	4-6 USD according to order quantity
Verpakking:	KARTON
Betalingsvoorwaarden:	T/T, PayPal, Alipay, Western Union

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

SHENZHEN CHINA

Certificering:

Document:

Levering vermogen:

5000 stuks per maand

Markeren:

IP54 waterdichte magnetron Doppler-radarsensor

Instelbare gevoeligheid Automatische deurbewegingsmelder

Breed detectieveld 24

Productomschrijving

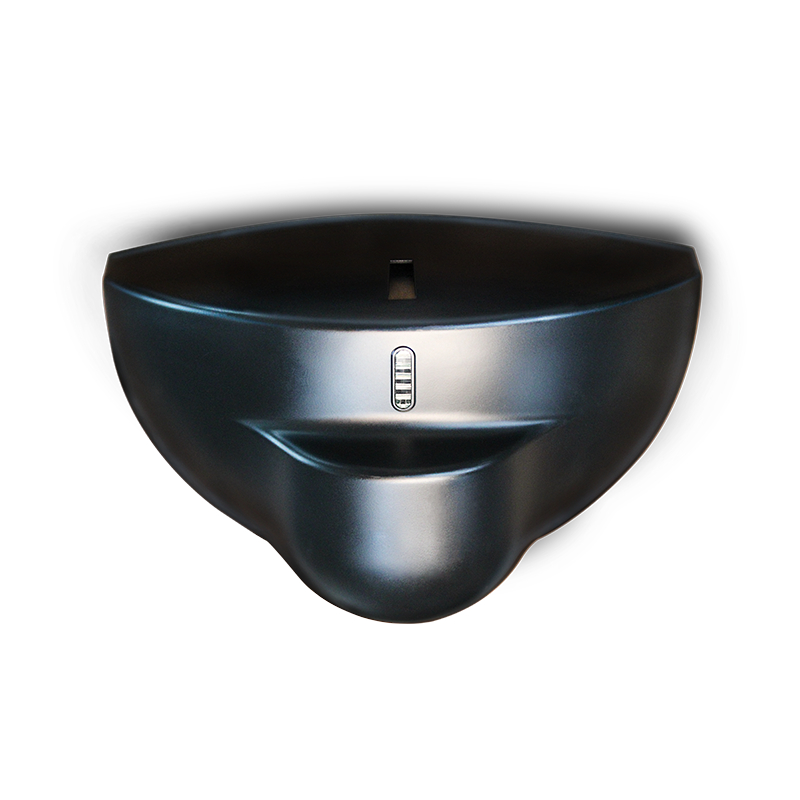

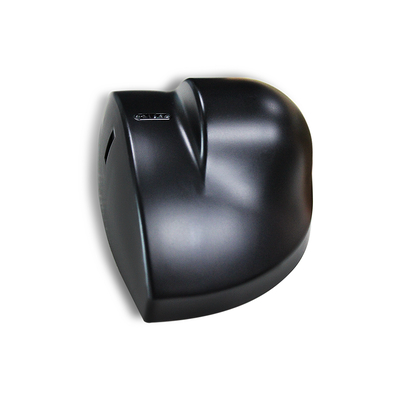

Automatische deursensor RD24-4S

Hoogwaardige Doppler-radarsensor met IP54-waterdichtheid en instelbare gevoeligheid voor professionele bewegingsdetectie.

Kerntechnologieën:Microwave Doppler Radar Sensor, 24,125 GHz Radar Sensor, Automatische deurbewegingsdetector, Wide Field Detection Sensor, IP54 Bewegingssensor

Hoogtepunten

24.125GHz microwavefrequentie voor stabiele beweging (≥ 5 cm/s)
Breed detectieveld: 4 m ((W) × 2 m ((D) op 2,2 m montagehoogte
Flexibel instellen van de hoek: 0°~90° verticaal / -30°~+30° zijdelingse kanteling
Breedspanningsvoorziening: 12-24V wisselstroom/stroomstroom met een laag stroomverbruik (≤2W)
IP54-bescherming & -20°C~+55°C werktemperatuur voor binnenshuis/buiten halfgesloten gebruik
Eenvoudige installatie en aanpassing met compacte grootte, gevoeligheidspotentiometer en duidelijke LED-statusprompt
Betrouwbare uitgang: 1,5 s signaalhoud, 42 V maximale AC/DC-contactspanning, 1 A resistieve stroom

Productoverzicht

De RD24-4S is een hoogwaardige Doppler radar sensor ontworpen voor professionele bewegingsdetectie scenario's met inbegrip van automatische deur inductie, beveiligingsbewaking,en industriële automatiseringHet maakt gebruik van de 24,125 GHz-microgolftechnologie en beschikt over een platte breedveldantenne voor nauwkeurige opname van bewegende doelen (minimum snelheid 5 cm/s) zonder blinde vlekken.de positie en diepte kunnen flexibel worden aangepast via kantelhoek en gevoeligheid potentiometer.

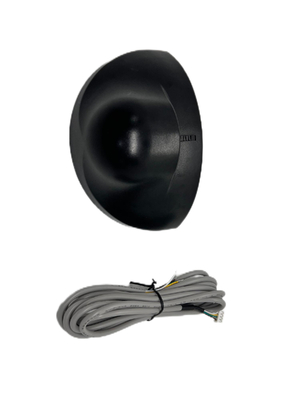

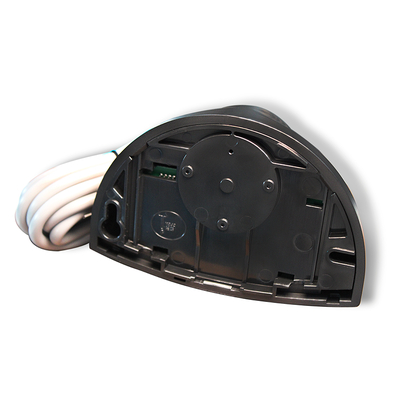

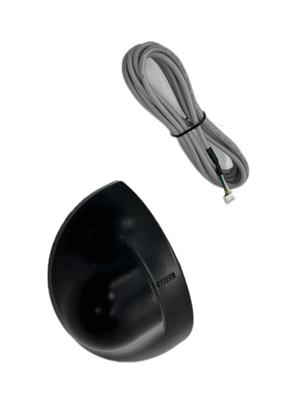

Met een compacte ABS behuizing (zwart/zilver), lichtgewicht ontwerp (0,215 kg) en 2,2 m vooraf bedrade kabel, is de sensor gemakkelijk te monteren en te bedragen (JST-connector + relais COM/NO-interface).Het ondersteunt 12-24V AC/DC breedspanningsvoorziening, voldoet aan de IP54-normen voor stof- en waterbestendigheid en werkt betrouwbaar bij temperaturen van -20 °C tot +55 °C, waardoor het geschikt is voor verschillende commerciële en industriële omgevingen.De ingebouwde LED-indicator biedt intuïtieve feedback over de werkstatus, en het product voldoet aan de internationale normen R&TTE 1999/5/EG en EMC 89/336/EEG.

Technische specificaties

Parameter	Specificatie
Technologie	Microwave-dopplerradar
Frequentie van de zender	24.125 GHz
Verstralingsvermogen van de zender	EIRP < 20 dBm
Verzendervermogensdichtheid	≤ 5 mW/cm
Maximale bevestigingshoogte	3 m
Neigingshoeken	0°~90° verticaal; -30°~+30° zijwaartse
Detectieveld (montage van 2,2 m)	4m ((W) × 2m ((D)
Detectie-modus	Bewegingsdetectie
Minimale detecteerbare snelheid	5 cm/s (sensoraxis)
Voedingsspanning	12-24V AC ±10%; 12-24V DC +30% / -10%
Hoofdfrequentie	50-60 Hz
Energieverbruik	≤ 2W (VA)
Uitgangsmodus	Uitgang van de schakelaar
Tijd van signaaluitgang	1.5s houd
Maximale contactspanning	42 V wisselstroom/stroomstroom
Maximale contactstroom	1A (weerstand)
Max schakelvermogen	30W (DC) / 60VA (AC)
Werktemperatuurbereik	-20°C ~ +55°C
Beschermingsgraad	IP54
Conformiteit met normen	R&TTE 1999/5/EG; EMC 89/336/EEG
Materiaal	ABS
Kleur van het huis	Zwart/Zilver
Afmetingen (W × H × D)	120 mm × 80 mm × 50 mm
Nettogewicht	0.215kg
Kabellengte	2.2m

Installatie- en aanpassingsgids

De prestaties van de sensor zijn nauw verbonden met een correcte installatie en aanpassing eenvoudige bediening zonder professionele gereedschappen:

Montagevereisten:Vermijd trillingsposities, de nabijheid van neonlampen en sensorversperring; raak tijdens de installatie geen interne elektronische onderdelen aan.
Aanpassing van de gevoeligheid:Draai de gevoeligheidspotentiometer voorzichtig en langzaam; de gevoeligheidswaarde bepaalt de grootte van het detectieveld (bij korte detectieafstand wordt deze naar 1/2 of hoger aangepast).
Hoekregeling:Planar antenne zijkanthoek = detectieveldpositie; verticale hoek = detectievelddiepte; stel de microwave modulehoek op ≥45° voor optimale detectie.
Statuscontrole:LED knippert na aanschakeling (normale standby); LED licht continu op wanneer een bewegend doelwit wordt gedetecteerd (detectietrager).

Gids voor het oplossen van problemen

Snelle oplossingen voor gemeenschappelijke operationele problemen:

Foutverschijnsel	Waarschijnlijke oorzaken	Corrigerende maatregelen
De deur gaat niet open en er is geen licht.	Sensor uit	Controleer de verbinding van de bedrading en de geldigheid van de stroomtoevoer
De deur gaat voortdurend open/sluit	Sensor detecteert deurtrillingen/bewegingen; interferentiebron in het detectiebereik	Bevestig de sensor stevig; vergroot de kantelhoek/vermindert de gevoeligheid; verwijder interferentiebronnen in het detectieveld
De detectie afstand is te dichtbij.	Gebrekkige gevoeligheid; hoek van de magnetron < 45°; sensor geblokkeerd	Stel de gevoeligheidspotentiometer in op 1/2 of hoger; stel de modulehoek in op ≥ 45°; verwijder verstoppende voorwerpen

Toepassingsscenario's

De RD24-4S is een multi-scenario bewegingsdetectie sensor met een hoge aanpasbaarheid, voornamelijk van toepassing op:

Automatische deursystemen:Schuifdeuren, schommeldeuren, glazen inductiedeuren (commerciële gebouwen, winkelcentra, kantoorgebouwen)
Beveiliging en toezicht:Perimeterbeveiligingsdetectie, inductie van menselijke bewegingen binnen (woning, fabriek, magazijn)
Industriële automatisering:Bewegingsdetectie op transportband, start-/stopinductie van apparatuur (productielijnen voor de lichte industrie)
Intelligent gebouw:Intelligente verlichtingsinductie, airconditioninginductie (openbare ruimtes zoals gangen en liften)
