NED200 Industriële LED-stuurkaart, Intelligente LED-displaybesturingskern met RS485/Ethernet/MQTT Multi-Protocol voor Parkeerplaats & Fabrieksautomatisering

Merknaam:	JUTAI
Modelnummer:	NED 200
MOQ:	Ondersteuning 1-10 stuks voor monster
Prijs:	Onderhandelbaar
Verpakking:	1 set 1 tekenfilm
Betalingsvoorwaarden:	T/T, Western Union, Paypal, Alipay

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

SHENZHEN CHINA

Certificering:

Communicatie-interface::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Bedrijfsspanning::

DC12V

Bedrijfsstroom::

2A Max.

Bedrijfstemperatuur::

-40 °C ~ 85 °C

Algemene afmetingen::

115 mm (L) * 85 mm (B) * 15 mm (H)

Afstand tussen montagegaten::

105 mm (L) * 75 mm (B)

IO-interface::

2IO-ingang, 2OC IO-uitgang, 2Relay IO-uitgang

Scherminterface::

HUB75, HUB08

Uitgang eindversterker::

1 poort, 4Ω 8W

Ondersteunde protocollen::

RS485, TCP, MQTT

Levering vermogen:

2000 Set per maand

Markeren:

Industriële LED-stuurkaart met RS485

LED-displaybesturingskern met Ethernet

Parkeerplaatsautomatiserings-LED-stuurkaart

Productomschrijving

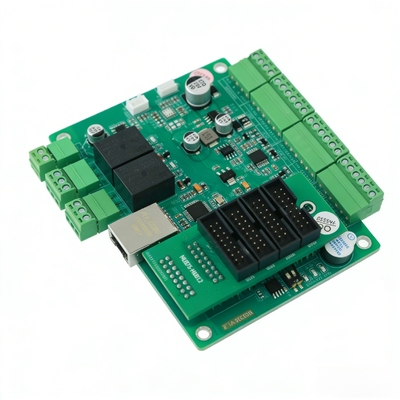

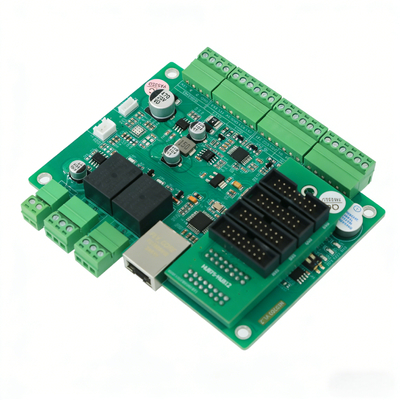

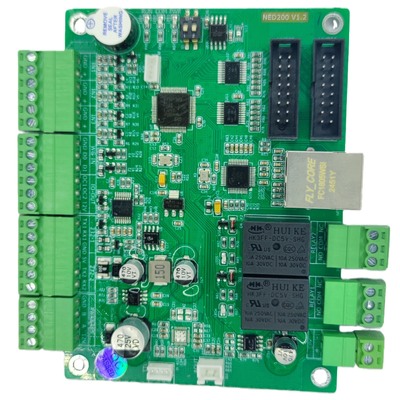

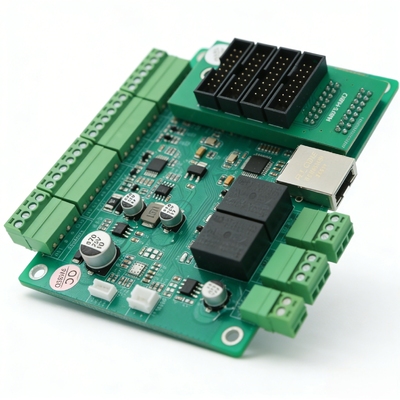

NED200 LED Display Driver Board met Dubbele QR-code Weergave (Lange/Korte Afstand), Spraakuitzending & Remote IAP Upgrade voor Commerciële Complexen & Bezienswaardigheden

Het NED200 LED Display Driver Board is een professioneel intelligent besturingsapparaat, speciaal ontworpen voor commerciële complexen en bezienswaardigheden, met dubbele QR-code weergavemodi (lange/korte afstand) om te voldoen aan diverse interactieve behoeften. Als een cruciale schakel tussen systemen op hoger niveau en LED-displayterminals, integreert het spraakuitzending en remote IAP upgrade functies, en biedt het een naadloze en efficiënte besturingsoplossing voor commerciële en toeristische display-scenario's. Het dubbele QR-code ontwerp ondersteunt QR-codes op volledig scherm voor scannen op lange afstand (2-5m) en 3-regelige QR-codes voor scannen op korte afstand (0,5-2m), waardoor functies zoals scannen voor winkelcoupons, toeristische routes en navigatiekaarten mogelijk zijn, terwijl de onafhankelijke besturing van 4 regels tot 80 bytes per regel en meer dan 100 talen ondersteunt, perfect voor het weergeven van verdiepingsnavigatie, activiteitsmeldingen en introducties van bezienswaardigheden.

Uitgerust met hoogwaardige spraakuitzending en remote IAP upgrade mogelijkheden, verbetert het NED200 LED Display Driver Board het operationele gemak en de gebruikerservaring voor commerciële complexen en bezienswaardigheden. Het ondersteunt sequentiële en directe spraakweergavemodi, met 8MB opslag voor maximaal 256 spraakbestanden, waardoor realtime gesproken aanwijzingen voor promoties, veiligheidsrichtlijnen en bezoekersherinneringen mogelijk zijn. De remote IAP upgrade functie maakt naadloze updates mogelijk via TCP, browser of cloudplatform, waardoor nieuwe functies kunnen worden toegevoegd en logica kan worden geoptimaliseerd zonder operationele werkzaamheden ter plaatse. Met industriële betrouwbaarheid (-40℃~85℃ breed bedrijfstemperatuurbereik, ESD en overstroombeveiliging) werkt het stabiel in binnen- en buitenscenario's, naadloos verbonden met winkelbeheersystemen en apparatuur voor bezienswaardigheden om de efficiëntie van het beheer en de tevredenheid van bezoekers te verhogen.

Kernvoordelen
* Multi-Protocol Communicatie: Ondersteunt RS485, Ethernet en MQTT drie gangbare communicatiemethoden, eenvoudig aan te sluiten op diverse beheersystemen
* Onafhankelijke Besturing van 4 Regels: Realiseer onafhankelijke weergave van 4-regelig LED-scherm, enkele regel max 80 bytes, ondersteunt weergave in meerdere talen (100+ talen wereldwijd)
* Dubbele QR-code Weergavemodi: QR-code op volledig scherm (2-5m scannen op lange afstand) en 3-regelige QR-code (0,5-2m scannen op korte afstand) voor verschillende scenariobehoeften
* Geïntegreerde Interactieve Functies: Integreert spraakuitzendingbesturing, relaiskoppeling en IO-statusuitlezing, realiseert one-stop besturing van LED-display en randapparatuur
* Industriële Betrouwbaarheid: -40℃~85℃ breed bedrijfstemperatuurbereik, met omgekeerde polariteitsbeveiliging, ESD/puls en overstroombeveiliging, geschikt voor zware buiten-/industriële omgevingen
* Flexibele Uitbreiding & Upgrade: Ondersteunt remote IAP upgrade (TCP/browser/cloud), 8MB spraakopslag (max 256 bestanden), en kan slagbomen, sensoren, spraakapparatuur, etc. koppelen
* Real-time Tijdweergave: Ondersteunt overlay-weergave van aangepast tijdformaat, automatische realtime update zonder handmatige bediening

Belangrijkste Technische Parameters
Basis Elektrische & Fysieke Parameters
* Bedrijfsspanning: DC12V (met omgekeerde polariteitsbeveiliging)
* Bedrijfsstroom: 2A MAX
* Bedrijfstemperatuur: -40℃ ~ 85℃ (relatieve vochtigheid <80%, geen condensatie)
* Totale Afmetingen: 115 mm (Lengte) * 85 mm (Breedte) * 15 mm (Hoogte)
* Montagegatafstand: 105 mm (Lengte) * 75 mm (Breedte)
* Ingebouwde Stroomconversie: 12V naar 5V circuit, max 1,2A continue stroomuitvoer voor externe apparaten

Rijke Interface Configuratie
* Ethernet (TCP/IP) Interface: 1 poort, 10/100M adaptief, met isolatie
* RS232 Interface: 2 poorten, onafhankelijke werking, 4800-115200bps instelbaar, ESD/pulsbeveiliging
* RS485 Interface: 1 poort, 4800-115200bps instelbaar, ESD/pulsbeveiliging
* TTL Interface: 1 poort, 4800-115200bps, 3,3V niveau
* Wiegand Interface: 1 poort, Wiegand 26/34 adaptief
* IO Ingang: 2 kanalen, niet-geïsoleerd, 0-5V signaalbereik
* IO Uitgang: 2 OC niet-geïsoleerd (max 12V/0,2A) + 2 relais geïsoleerd (250VAC 10A / 30VDC 10A)
* Versterkeruitgang: 1 poort, 4Ω 8W
* LED Display Interface: 1 HUB75 + 1 HUB08 (externe uitbreiding voor 4*HUB12)

Functionele Parameters

* Ondersteunde Protocollen: RS485 (9600 baudrate), TCP (poort 8008), MQTT
* Weergavecapaciteit: 4-regelige onafhankelijke besturing, enkele regel max 80 bytes
* QR-code Weergave: Volledig scherm (max 52 tekens) / 3 regels (max 77 tekens), witte kleur
* Spraakuitzending: Maximaal 32 spraak-ID's per commando, sequentiële/directe afspeelmodus, 8MB opslag (250+ bestanden)
* Remote Upgrade: Ondersteunt TCP/browser/cloud IAP upgrade
* Unieke Identifier: Globaal unieke ID voor apparaatidentificatie en toegangscontrole
* Ondersteunde Coderingen: GBK, UTF8, UNICODE (optioneel, slechts één ondersteuning)

Belangrijkste Kernfuncties

1. Onafhankelijke LED-weergave met meerdere regels

* 4-regelige onafhankelijke besturing, elke regel kan exclusieve weergave-inhoud instellen
* Ondersteunt 100+ talen, compatibel met Chinees, Engels, cijfers en andere nationale talen
* Real-time overlay-weergave van tijd, aangepast tijdformaat (jaar/maand/dag/uur/minuut/seconde), automatische update
* Maximaal 80 bytes per regel, voldoet aan alle tekstinformatie-weergavebehoeften van diverse scenario's

2. Interactieve Weergave met Dubbele QR-code

* QR-code op Volledig Scherm: Voor scannen op lange afstand (2-5m), max 52 tekens, automatisch afkappen van overtollige inhoud
* 3-regelige QR-code: Voor scannen op korte afstand (0,5-2m), 4e regel voor tekstbeschrijving, max 77 tekens
* Vaste witte QR-code kleur, automatische wis van originele inhoud, herstel via commando na het verlaten van de QR-code modus
* Realiseer scan-code betaling, scan-code navigatie, scan-code registratie en andere interactieve operaties

3. Spraakuitzending Besturing

* Bestuur spraakmodule om vooraf ingestelde spraakbestanden af te spelen (8MB opslag, max 256 bestanden)
* Twee afspeelmodi: Sequentiële Afspeelmodus (wacht tot vorige is beëindigd) / Directe Afspeelmodus (onderbreekt huidige spraak)
* Maximaal 32 spraak-ID's per commando, ondersteunt update van spraakbestanden ter plaatse via speciale tools
* Koppelen met externe gebeurtenissen (IO-trigger, scan-code, etc.) om automatische spraakuitzending te realiseren

4. Koppeling Randapparatuur & IO Detectie

* Relaisbesturing: 2-kanaals relais geïsoleerde uitgang, ondersteunt instellen van sluitingstijd (0,1s eenheid), koppelen van slagbomen, lichten, voedingen
* IO Status Uitlezing: 2-kanaals IO-ingang, detecteert droge contactsignalen (0=ongeldig/1=geldig), monitort sensor/knop trigger status
* Automatische Koppeling: Realiseert "signaaldetectie - spraakuitzending - relaisactie" one-stop automatisering, geen handmatige interventie

5. Remote Upgrade & Beheer

* Ondersteunt remote IAP upgrade via TCP upgrade tool, browser of cloudplatform
* Real-time toevoegen van nieuwe functies, optimaliseren van bestaande logica zonder operationele werkzaamheden ter plaatse
* Globaal unieke ID, realiseert apparaattoegangscontrole en bronidentificatie, beschermt klantrechten

Typische Toepassingsscenario's

1. Parkeerplaats Scenario

* 4-regelige weergave: Parkeerplaatsnummer, parkeertarief, realtime tijd, warme herinnering
* QR-code weergave op volledig scherm voor scan-code betaling, geen noodzaak om uit te stappen of in de rij te staan
* IO detecteert voertuiginvoer/uitvoer, triggert spraakuitzending "Welkom/Bedankt voor uw komst"
* Relaiskoppeling slagboom, realiseert "scan-code betaling - slagboom open - spraakprompt" automatisering

2. Commercieel Complex Scenario

* 4-regelige weergave: Verdiepingsnavigatie, merkpromotie, activiteitsmelding, realtime tijd
* 3-regelige QR-code voor scannen om winkelkaart/coupons te krijgen, 4e regel voor tekstprompt
* Koppelen met winkelbeheersysteem, realtime update van promotie-informatie en activiteitsmelding

3. Park/Bezienswaardigheden Scenario

* 4-regelige weergave: Veiligheidsrichtlijnen, tijdelijke activiteit, introductie van bezienswaardigheden, realtime tijd
* 3-regelige QR-code om toeristische route te krijgen, 4e regel markering "Scan voor gedetailleerde gids"
* IO detecteert personeelsstroom, triggert spraakuitzending van veiligheidstips en herinneringen aan bezienswaardigheden

4. Fabriek/Werkplaats Scenario

* 4-regelige weergave: Productieschema, apparatuurstatus, veiligheidsmelding, realtime tijd
* IO detecteert apparatuuranomalie, triggert spraakuitzending "Apparatuurfout, gelieve tijdig af te handelen"
* Relaiskoppeling onderbreekt apparatuurstroomtoevoer, voorkomt uitbreiding van storingen
* Realiseer intelligent productiebeheer en vroege waarschuwing voor apparatuurstoringen

5. Gemeenschap/Toegangscontrole Scenario

* 4-regelige weergave: Bezoekersinformatie, toegangsmededeling, realtime tijd, beveiligingstips
* 3-regelige QR-code voor bezoekers scan-code registratie, 4e regel voor registratiehandleiding
* Na succesvolle registratie, relais opent toegangscontrole en speelt spraak af "Welkom"
* Realiseer onbemande toegangscontrole en traceerbaarheid van bezoekersinformatie

Verpakking & Verzending

Verpakking

* Standaard antistatische verpakking voor industriële besturings-PCB-kaart
* Ingebouwde schuim schokbestendige bescherming, voorkomt schade tijdens transport
* Aangepaste verpakking en etikettering volgens klantvereisten (OEM/ODM)

Verzending

* Ondersteunt internationale express: DHL, FedEx, UPS, TNT, EMS (3-7 werkdagen)
* Ondersteunt luchtvracht/zeevracht voor bulkbestellingen (15-30 werkdagen, afhankelijk van bestemming)
* Wij verstrekken onmiddellijk een trackingnummer na verzending, realtime volgen van logistieke status
* Professionele verpakking voor transport over lange afstand, zorgt voor intact product

Maatwerk Service

Wij bieden one-stop OEM/ODM maatwerk services voor wereldwijde klanten, inclusief:

* Firmware functie maatwerk en protocol aanpassing (aanpassen aan scenariobehoeften)
* Spraakbestand maatwerk en preloading (aangepaste spraakuitzending inhoud)
* Etikettering en LOGO maatwerk (afdrukken klantmerk en model)
* Hardware interface aanpassing (volgens daadwerkelijke apparaatverbinding behoeften)
* Cloud platform docking maatwerk (naadloze verbinding met bestaand beheersysteem van de klant)

Neem contact met ons op met uw gedetailleerde maatwerkvereisten, wij bieden professionele oplossingen en offertes.

Veelgestelde Vragen (FAQ)

V1: Welke communicatiemethoden ondersteunt de NED200?

A: Het ondersteunt drie gangbare communicatiemethoden: RS485, Ethernet (TCP) en MQTT, die flexibel kunnen worden gekozen op basis van het werkelijke scenario.

V2: Hoeveel talen ondersteunt de LED-driverkaart?

A: Het ondersteunt meer dan 100 talen wereldwijd, de standaard lettertypebibliotheek bevat Vereenvoudigd/Traditioneel Chinees, Engels, Thais, Koreaans, Arabisch, etc., en ondersteunt GBK/UTF8/UNICODE codering.

V3: Kan de QR-code weergavemodus vrij worden geschakeld?

A: Ja, het ondersteunt twee modi: volledig scherm en 3-regelige QR-code. De originele weergave-inhoud kan worden hersteld door een commando te sturen na het verlaten van de QR-code modus.

V4: Is de NED200 geschikt voor buitengebruik?

A: Ja, het is een industrieel ontwerp, met een breed bedrijfstemperatuurbereik van -40℃~85℃ en meerdere beveiligingsfuncties, volledig geschikt voor zware buitenomgevingen.

V5: Ondersteunt het remote upgrade?

A: Ja, het ondersteunt remote IAP upgrade via TCP upgrade tool, browser of cloudplatform, waarmee nieuwe functies kunnen worden toegevoegd en logica in realtime kan worden geoptimaliseerd zonder operationele werkzaamheden ter plaatse.

V6: Kan het worden gekoppeld aan randapparatuur zoals slagbomen en sensoren?

A: Ja, het heeft 2-kanaals relaisuitgang en 2-kanaals IO-ingang, die kunnen worden gekoppeld aan slagbomen, lichten, sensoren, knoppen en andere
randapparatuur om automatische koppeling te realiseren.
