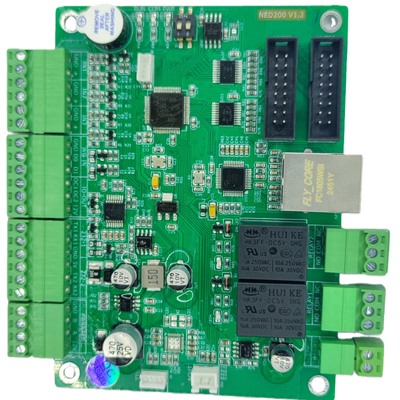

NED200 LED Display Driver Board met dubbele QR-code-weergave (lang/korte afstand), spraakomroep & IAP-opwaardering op afstand voor commerciële complexen en schilderachtige gebieden

Merknaam:	JUTAI
Modelnummer:	NED 200
MOQ:	Ondersteuning 1-10 stuks voor monster
Prijs:	Onderhandelbaar
Verpakking:	1 set 1 tekenfilm
Betalingsvoorwaarden:	T/T, Western Union, Paypal, Alipay

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

SHENZHEN CHINA

Certificering:

Communicatie-interface::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Bedrijfsspanning::

DC12V

Bedrijfsstroom::

2A Max.

Bedrijfstemperatuur::

-40 °C ~ 85 °C

Algemene afmetingen::

115 mm (L) * 85 mm (B) * 15 mm (H)

Afstand tussen montagegaten::

105 mm (L) * 75 mm (B)

IO-interface::

2IO-ingang, 2OC IO-uitgang, 2Relay IO-uitgang

Scherminterface::

HUB75, HUB08

Uitgang eindversterker::

1 poort, 4Ω 8W

Ondersteunde protocollen::

RS485, TCP, MQTT

Levering vermogen:

2000 Set per maand

Markeren:

LED-afbeeldingsdraaibord met QR-code

bestuurdersbord met tweeledig QR-code display

LED-driver voor IAP-upgrade op afstand

Productomschrijving

NED200 Industriële LED-stuurkaart, Intelligente LED-displaybesturingskern met RS485/Ethernet/MQTT Multi-Protocol voor Parkeerplaats & Fabrieksautomatisering

De NED200 Industriële LED-stuurkaart dient als de intelligente kernbesturingseenheid voor LED-displays, die naadloos de bovenliggende beheersystemen verbindt met LED-displayterminals om stabiele inhoudsweergave, interactieve bediening en koppeling van meerdere apparaten te realiseren. Ontworpen voor industriële scenario's, integreert deze stuurkaart drie gangbare communicatieprotocollen: RS485, Ethernet en MQTT, waardoor flexibele verbinding mogelijk is met diverse parkeerplaatsbeheersystemen, fabrieksautomatiseringsapparatuur en andere industriële besturingsplatforms zonder de bestaande hardwarearchitectuur te wijzigen. Met een 4-lijns onafhankelijke besturingsfunctie ondersteunt het tot 80 bytes per regel en meer dan 100 talen wereldwijd, wat perfect voldoet aan de tekstweergavebehoeften van parkeerplaatsen (zoals parkeerplaatsnummer, parkeertarief) en fabrieken (zoals productieschema, apparatuurstatus), terwijl het real-time tijd-overlayweergave met automatische updates realiseert.

Met industriële betrouwbaarheid werkt de NED200 LED-stuurkaart stabiel in een breed temperatuurbereik van -40℃~85℃, met omgekeerde polariteit, ESD/puls en overstroombeveiliging om zich aan te passen aan zware buiten- en industriële omgevingen. Het integreert spraakuitzendingscontrole, relaiskoppeling en IO-statusleesfuncties, waardoor one-stop controle van LED-displays en randapparatuur mogelijk is - voor parkeerplaatsen kan het slagbomen koppelen om automatische "scan code betaling - slagboom openen - spraakprompt" te realiseren; voor fabrieken kan het apparaatafwijkingen detecteren en real-time spraakwaarschuwingen en relaisstroomonderbreking activeren om foutuitbreiding te voorkomen. Door externe IAP-upgrades via TCP, browser of cloudplatform te ondersteunen, zorgt de NED200 voor gemakkelijk onderhoud achteraf, waardoor bedrijven de operationele kosten ter plaatse verlagen en de efficiëntie van het beheer verbeteren.

Kernvoordelen
* Multi-protocol Communicatie: Ondersteunt RS485, Ethernet en MQTT drie gangbare communicatiemethoden, eenvoudig aan te sluiten op diverse beheersystemen
* 4-lijns Onafhankelijke Controle: Realiseer onafhankelijke weergave van 4-lijns LED-scherm, enkele lijn max 80 bytes, ondersteunt meertalige weergave (100+ talen wereldwijd)
* Dubbele QR-code Weergavemodi: Volledig scherm QR-code (2-5m lange afstand scannen) en 3-lijns QR-code (0,5-2m korte afstand scannen) voor verschillende scenariobehoeften
* Geïntegreerde Interactieve Functies: Integreert spraakuitzendingscontrole, relaiskoppeling en IO-statuslezing, realiseer one-stop controle van LED-display en randapparatuur
* Industriële Betrouwbaarheid: -40℃~85℃ breed bedrijfstemperatuurbereik, met omgekeerde polariteit, ESD/puls en overstroombeveiliging, geschikt voor zware buiten-/industriële omgevingen
* Flexibele Uitbreiding & Upgrade: Ondersteunt externe IAP-upgrade (TCP/browser/cloud), 8MB spraatopslag (max 256 bestanden), en kan slagbomen, sensoren, spraakapparatuur, etc. koppelen
* Real-time Tijdweergave: Ondersteunt aangepaste tijdformaat overlayweergave, automatische real-time update zonder handmatige bediening

Belangrijkste Technische Parameters
Basis Elektrische & Fysieke Parameters
* Bedrijfsspanning: DC12V (met omgekeerde polariteitsbeveiliging)
* Bedrijfsstroom: 2A MAX
* Bedrijfstemperatuur: -40℃ ~ 85℃ (relatieve vochtigheid <80%, geen condensatie)
* Totale Afmetingen: 115 mm (Lengte) * 85 mm (Breedte) * 15 mm (Hoogte)
* Montagegat Afstand: 105 mm (Lengte) * 75 mm (Breedte)
* Ingebouwde Stroomconversie: 12V naar 5V circuit, max 1,2A continue stroomuitvoer voor externe apparaten

Rijke Interface Configuratie
* Ethernet (TCP/IP) Interface: 1 poort, 10/100M adaptief, met isolatie
* RS232 Interface: 2 poorten, onafhankelijke werking, 4800-115200bps instelbaar, ESD/pulsbeveiliging
* RS485 Interface: 1 poort, 4800-115200bps instelbaar, ESD/pulsbeveiliging
* TTL Interface: 1 poort, 4800-115200bps, 3,3V niveau
* Wiegand Interface: 1 poort, Wiegand 26/34 adaptief
* IO Ingang: 2 kanalen, niet-geïsoleerd, 0-5V signaalbereik
* IO Uitgang: 2OC niet-geïsoleerd (max 12V/0,2A) + 2relais geïsoleerd (250VAC 10A / 30VDC 10A)
* Versterker Uitgang: 1 poort, 4Ω 8W

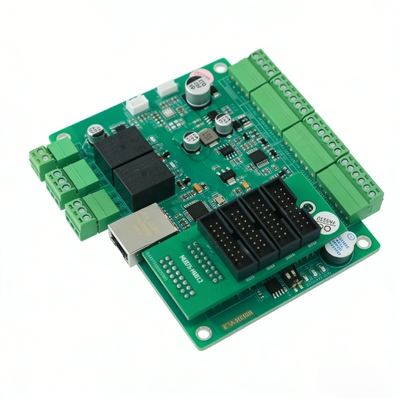

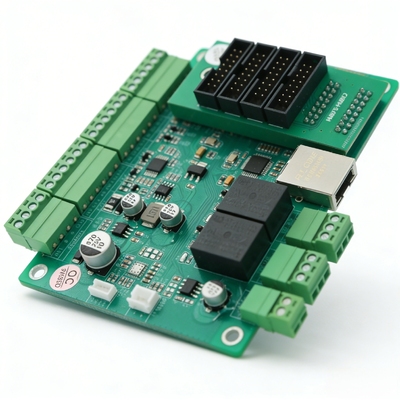

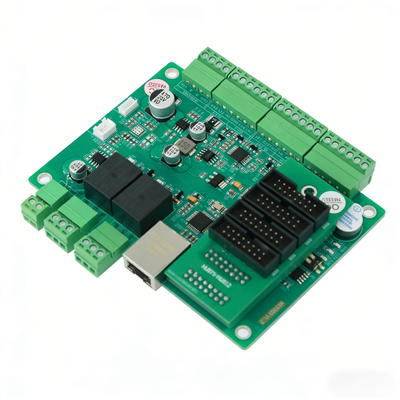

* LED Display Interface: 1HUB75 + 1HUB08 (externe uitbreiding voor 4*HUB12)

Functionele Parameters

* Ondersteunde Protocollen: RS485 (9600 baudrate), TCP (poort 8008), MQTT
* Weergave Capaciteit: 4-lijns onafhankelijke controle, enkele lijn max 80 bytes
* QR-code Weergave: Volledig scherm (max 52 tekens) / 3-lijns (max 77 tekens), witte kleur
* Spraakuitzending: Max 32 spraak-ID's per commando, sequentiële/directe afspeelmodus, 8MB opslag (250+ bestanden)
* Externe Upgrade: Ondersteunt TCP/browser/cloud IAP-upgrade
* Unieke Identificatie: Globaal unieke ID voor apparaatidentificatie en toegangscontrole
* Ondersteunde Encoderingen: GBK, UTF8, UNICODE (optioneel, slechts één ondersteuning)

Belangrijkste Kernfuncties

1. Multi-Line Onafhankelijke LED Weergave

* 4-lijns onafhankelijke controle, elke lijn kan exclusieve weergave-inhoud instellen
* Ondersteunt 100+ talen, compatibel met Chinees, Engels, cijfers en andere nationale talen
* Real-time tijd overlayweergave, aangepast tijdformaat (jaar/maand/dag/uur/minuut/seconde), automatische update
* Max 80 bytes per lijn, voldoet aan alle tekstinformatie weergavebehoeften van diverse scenario's

2. Dubbele QR-code Interactieve Weergave

* Volledig scherm QR-code: Voor 2-5m lange afstand scannen, max 52 tekens, auto afkappen van overtollige inhoud
* 3-lijns QR-code: Voor 0,5-2m korte afstand scannen, 4e lijn voor tekstbeschrijving, max 77 tekens
* Vaste witte QR-code kleur, automatisch wissen van originele inhoud, herstellen via commando na het verlaten van de QR-code modus
* Realiseer scan code betaling, scan code navigatie, scan code registratie en andere interactieve operaties

3. Spraakuitzending Controle

* Bedien spraakbord om vooraf ingestelde spraakbestanden af te spelen (8MB opslag, max 256 bestanden)
* Twee afspeelmodi: Sequentiële Afspeel (wacht tot vorige is beëindigd) / Directe Afspeel (onderbreekt huidige spraak)
* Max 32 spraak-ID's per commando, ondersteunt onsite spraakbestand update via speciale tools
* Koppelen met externe gebeurtenissen (IO trigger, scan code, etc.) om automatische spraakuitzending te realiseren

4. Randapparatuur Koppeling & IO Detectie

* Relais Controle: 2-kanaals relais geïsoleerde uitgang, ondersteunt instellen van sluitingstijd (0,1s eenheid), koppelen van slagbomen, lichten, voedingen
* IO Status Lezen: 2-kanaals IO ingang, detecteert droge contact signalen (0=ongeldig/1=geldig), monitoren van sensor/knop trigger status
* Automatische Koppeling: Realiseer "signaal detectie - spraakuitzending - relais actie" one-stop automatisering, geen handmatige interventie

5. Externe Upgrade & Beheer

* Ondersteunt externe IAP-upgrade via TCP upgrade tool, browser of cloudplatform
* Real-time toevoegen van nieuwe functies, optimaliseren van bestaande logica zonder onsite bediening
* Globaal unieke ID, realiseer apparaat toegangscontrole en bronidentificatie, bescherm klantrechten

Typische Toepassingsscenario's

1. Parkeerplaats Scenario

* 4-lijns weergave: Parkeerplaatsnummer, parkeertarief, real-time tijd, warme herinnering
* Volledig scherm QR-code weergave voor scan code betaling, geen noodzaak om uit te stappen of in de rij te staan
* IO detecteert voertuig in/uitgang, triggert spraakuitzending "Welkom/Bedankt voor uw komst"
* Relais koppeling slagboom, realiseer "scan code betaling - slagboom openen - spraakprompt" automatisering

2. Commercieel Complex Scenario

* 4-lijns weergave: Verdiepingsnavigatie, merkpromotie, activiteitsmelding, real-time tijd
* 3-lijns QR-code voor scan code om winkelkaart/coupons te krijgen, 4e lijn voor tekstprompt
* Koppelen met winkelcentrum systeem, real-time update promotie-informatie en activiteitsmelding

3. Park/Bezienswaardigheid Scenario

* 4-lijns weergave: Veiligheidsrichtlijnen, tijdelijke activiteit, introductie van bezienswaardigheden, real-time tijd
* 3-lijns QR-code voor scan code om tourroute te krijgen, 4e lijn markering "Scan voor gedetailleerde gids"
* IO detecteert personeelsstroom, triggert spraakuitzending van veiligheidstips en herinneringen aan bezienswaardigheden

4. Fabrieks/Werkplaats Scenario

* 4-lijns weergave: Productieschema, apparatuurstatus, veiligheidsmelding, real-time tijd
* IO detecteert apparaatafwijking, triggert spraakuitzending "Apparatuurfout, gelieve tijdig af te handelen"
* Relais koppeling onderbreekt apparatuurstroom, vermijdt foutuitbreiding
* Realiseer intelligente productiebeheer en vroege waarschuwing voor apparatuurfouten

5. Gemeenschaps/Toegangscontrole Scenario

* 4-lijns weergave: Bezoekersinformatie, toegangsmededeling, real-time tijd, beveiligingstips
* 3-lijns QR-code voor bezoekers scan code registratie, 4e lijn voor registratiehandleiding
* Na succesvolle registratie, relais opent toegangscontrole en speelt spraak "Welkom"
* Realiseer onbemande toegangscontrolebeheer en traceerbaarheid van bezoekersinformatie

Verpakking & Verzending

Verpakking

* Standaard antistatische verpakking voor industriële besturings PCB-kaart
* Ingebouwde schuim schokbestendige bescherming, vermijd schade tijdens transport
* Aangepaste verpakking en etikettering volgens klantvereisten (OEM/ODM)

Verzending

* Ondersteunt internationale express: DHL, FedEx, UPS, TNT, EMS (3-7 werkdagen)
* Ondersteunt luchtvracht/zeevracht voor bulkbestellingen (15-30 werkdagen, afhankelijk van bestemming)
* We zullen onmiddellijk na verzending een trackingnummer verstrekken, real-time logistieke status volgen
* Professionele verpakking voor langeafstandstransport, zorg voor intact product

Maatwerk Service

Wij bieden one-stop OEM/ODM maatwerk services voor wereldwijde klanten, waaronder:

* Firmware functie aanpassing en protocol adaptatie (aanpassen aan scenariobehoeften)
* Spraakbestand aanpassing en preloading (aangepaste spraakuitzending inhoud)
* Etikettering en LOGO aanpassing (klantmerk en model afdrukken)
* Hardware interface aanpassing (volgens werkelijke apparaatverbinding behoeften)
* Cloud platform docking aanpassing (naadloze verbinding met bestaand beheersysteem van de klant)

Neem contact met ons op met uw gedetailleerde maatwerkvereisten, wij zullen professionele oplossingen en offertes verstrekken.

Veelgestelde Vragen (FAQ)

V1: Welke communicatiemethoden ondersteunt de NED200?

A: Het ondersteunt drie gangbare communicatiemethoden: RS485, Ethernet (TCP) en MQTT, die flexibel kunnen worden geselecteerd op basis van het werkelijke scenario.

V2: Hoeveel talen ondersteunt de LED-stuurkaart?

A: Het ondersteunt meer dan 100 talen wereldwijd, de standaard lettertypebibliotheek bevat Vereenvoudigd/Traditioneel Chinees, Engels, Thai, Koreaans, Arabisch, etc., en ondersteunt GBK/UTF8/UNICODE codering.

V3: Kan de QR-code weergavemodus vrij worden geschakeld?

A: Ja, het ondersteunt volledig scherm en 3-lijns QR-code twee modi, de originele weergave-inhoud kan worden hersteld door een commando te sturen na het verlaten van de QR-code modus.

V4: Is de NED200 geschikt voor buitengebruik?

A: Ja, het is industrieel ontwerp, met -40℃~85℃ breed bedrijfstemperatuurbereik en meerdere beveiligingsfuncties, volledig geschikt voor zware buitenomgevingen.

V5: Ondersteunt het externe upgrades?

A: Ja, het ondersteunt externe IAP-upgrade via TCP upgrade tool, browser of cloudplatform, wat real-time nieuwe functies kan toevoegen en logica kan optimaliseren zonder onsite bediening.

V6: Kan het worden gekoppeld met randapparatuur zoals slagbomen en sensoren?

A: Ja, het heeft 2-kanaals relaisuitgang en 2-kanaals IO-ingang, die slagbomen, lichten, sensoren, knoppen en andere
randapparatuur kan koppelen om automatische koppeling te realiseren.
