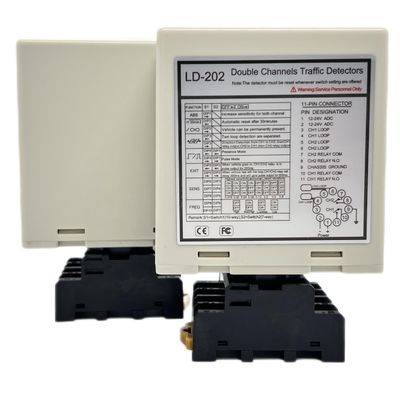

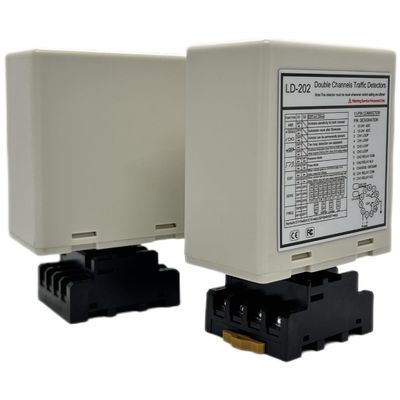

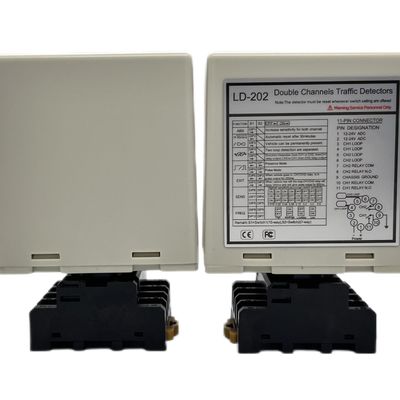

Dual Channel Detector voor AGV-veiligheid - Collision Prevention & Real-Time LED Diagnostics & Robust

Automatische geleide voertuigen (AGV's) brengen een revolutie teweeg in logistiek en productie, waardoor efficiëntie en productiviteit worden verhoogd.hun veilige werking in dynamische industriële omgevingen is cruciaalOm ervoor te zorgen dat AGV's zonder incidenten door drukke fabrieksvloeren of magazijnen kunnen navigeren, is een geavanceerde en betrouwbare sensortechnologie nodig.De JUTAI Dual Channel Loop Detector biedt een robuuste oplossing die speciaal is ontworpen om de veiligheid van AGV's te verbeteren, botsingen te voorkomen en door middel van real-time diagnostiek de werking van het systeem te waarborgen.

Proactieve botsingspreventie in geautomatiseerde omgevingen

De kernfunctie van AGV-veiligheid is betrouwbare detectie van obstakels en aanwezigheid.deuren, of andere kritieke zones, zijn precisie sensing mogelijkheden betrouwbaar detecteren van de aanwezigheid van AGV's of andere potentiële obstakels zoals vorkheftrucks of personeelswagens.De dual-channel configuratie maakt een geavanceerde veiligheidslogic mogelijk, zoals het bevestigen van de aanwezigheid in een zone of het detecteren van de rijdingsrichting, het activeren van de nodige waarschuwingen of het opdragen van het AGV om te vertragen of te stoppen.Deze proactieve detectie is van fundamenteel belang om kostbare botsingen te voorkomen, het beschermen van waardevolle activa en het garanderen van een veiliger werkomgeving.

Maximaliseer de uptime met real-time LED-diagnostiek

In snelle industriële omgevingen is het minimaliseren van stilstandstijden cruciaal voor het handhaven van de productiviteit.Duidelijke visuele indicatoren zorgen voor onmiddellijke status updates op stroom, de integriteit van de lus en de storingsomstandigheden voor beide kanalen.Dit stelt onderhoudspersoneel in staat om onmiddellijk de operationele status van de detector te beoordelen en eventuele problemen snel op te sporen zonder gespecialiseerde diagnostische apparatuur nodig te hebbenEenvoudige en snelle probleemoplossing leidt rechtstreeks tot een grotere beschikbaarheid van het AGV-systeem en efficiëntere onderhoudswerkstromen, waardoor uw geautomatiseerde activiteiten soepel blijven verlopen.

Robuust ontwerp voor veeleisende industriële omstandigheden

Industriële omgevingen bieden unieke uitdagingen, waaronder stof, trillingen, temperatuurschommelingen en mogelijke fysieke effecten.Veiligheidsonderdelen van AGV's moeten worden gebouwd om deze omstandigheden te weerstaanDe JUTAI Dual Channel Loop Detector heeft een robuuste, industriële constructie die is ontworpen voor langdurige betrouwbaarheid in veeleisende omgevingen.De duurzame behuizing en de kwaliteitscomponenten zorgen voor een constante prestatie ondanks de milieustressoren, die een betrouwbare sensoroplossing biedt die de continue en efficiënte werking van uw AGV-vloot ondersteunt.

Beveilig uw AGV-operaties met JUTAI

De JUTAI Dual Channel Loop Detector biedt de essentiële botsing voorkomende mogelijkheden, eenvoudig te gebruiken diagnose,Het is belangrijk dat de nieuwe technologieën de mogelijkheid bieden om de technologieën te ontwikkelen en te ontwikkelen..

Kenmerken

• 1. detectiebereik 15-2000 μh
  • De lusdetector ondersteunt een breed detectiebereik van 15 μH tot 2000 μH en is geschikt voor verschillende lusgroottes en -configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
  • Het brede detectiebereik stelt onze lus detector om alle soorten voertuigen, motorfietsen, auto's, ultra lange vrachtwagen, bussen en zo verder te detecteren

• 2Compacte zijde
  • De compacte en goed ontworpen behuizing combineert alle eisen van de industrie voor kenmerken en functionaliteit, waardoor deze detector kan worden geïntegreerd in elk bestaand verkeersdetectiesysteem.

• 3. Diagnostische mogelijkheden en LED-indicatie
  • Uitgebreide diagnostische mogelijkheden zorgen voor een nauwkeurige diagnose van lus- en installatieproblemen en tonen via de LED-toestand, waardoor optimale prestaties worden gewaarborgd en stilstandstijden worden verkort.

• 4. Selecteerbare aanwezigheidstijd
  • De uitgang van de aanwezigheidssleutel kan worden geselecteerd om een detectieuitgang te beperken tot een vaste tijd (meer dan 30 minuten) terwijl een voertuig in de lus blijft, waardoor de verkeersleiding flexibel is.

• 5Automatische gevoeligheidstoename (ASB)
  • Deze functie detecteert op betrouwbare wijze grote combinaties van vrachtwagen-aanhangwagen en voertuigen met een hoog bed door de gevoeligheid automatisch tot een maximum te verhogen bij detectie van het voertuig, waardoor een nauwkeurige identificatie wordt gewaarborgd.

• 6. Automatische compensatie voor milieu-drift
  • met een vermogen van niet meer dan 50 W,handhaving van de detectie nauwkeurigheid en stabiliteit ondanks wisselende weersomstandigheden en milieufactoren.

• 7. 17 Zwakke schakelaar instellen
  • Het ontwerp van de schakelaar op de schelp maakt het instellen van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers.Gebruikers kunnen eerst alle functies instellen en vervolgens de lusdetector installeren.

• 8Dual Channels werken samen of onafhankelijk
  • Dual-channel loop detector kan worden gebruikt als twee single-channel versies, ondersteunt twee onafhankelijke detectie kanalen.
  • De loopdetector is ook geschikt voor het gelijktijdig monitoren van meerdere lussen en kan richting herkennen in enkelkanaaltoepassingen.verbetering van de flexibiliteit en nauwkeurigheid van de voertuigdetectie.

• 9Anti-crosstalk interferentie.
  • Via de dip-switch kan de frequentie van de lusdetector worden ingesteld om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspellen die te dicht bij elkaar liggen.





---

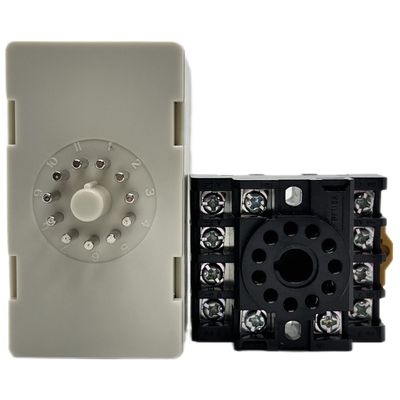

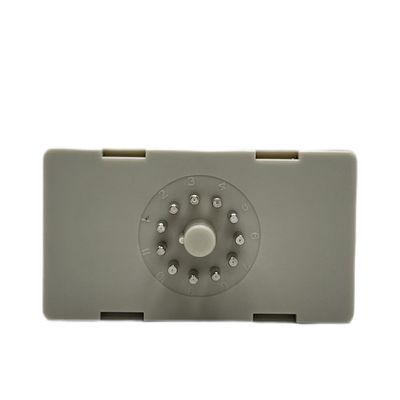

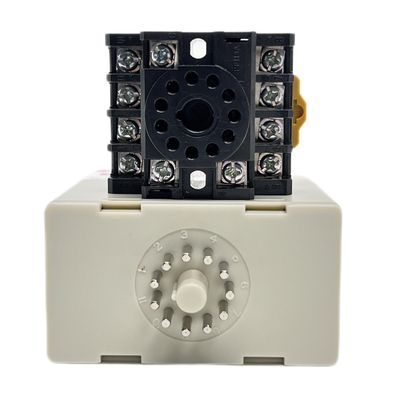

Verbindingen







Werkwijze

De detector van de serie LD-200 kan worden geconfigureerd voor een van de volgende modi:

Aanwezigheid	Pulsmodus
AB Logische aanwezigheidsmodus ((Barrière-operatie)	AB Logic Pulse Mode ((Telling Logic)

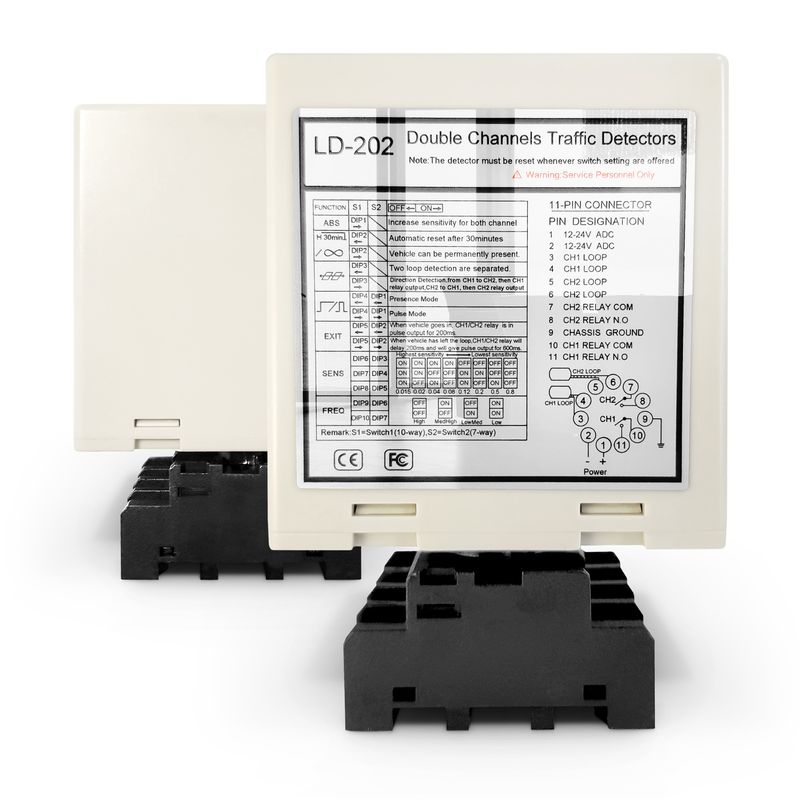

Aanwijzingen en schakelaar

“Power Led: RED Power LED geeft aan “Power ON”

• CH1 Detecting Led:Continuously On: Toont voertuigdetectie aan.

• Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.

• Blinkend snel: geeft aan dat de lus open is of dat er na de lus te veel draaien zijn.

• CH2-detectie Led:continuously on: geeft aan dat het voertuig is gedetecteerd.

• Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.

• Blinkend snel: geeft aan dat de lus open is of dat er na de lus te veel draaien zijn.



¢gevoeligheidsselectie

• De gevoeligheid en frequentie van de lus kunnen worden ingesteld door middel van een 7-richtings schakelaar en een 10-richtings schakelaar.

• Gebruiker kan 8 verschillende instellingen selecteren door de instelling van de dip-switch te wijzigen naar verschillende modi zoals in deDe onderstaande tabellen geven de dim-schakelaars 6, 7 en 8 voor de selectie van de CH1-gevoeligheid aan, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige is.

• Dipschakelaar 3, 4 en 5 voor de selectie van de CH2-gevoeligheid, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige is.







¢Switch1=S1:Kanal 1 Loop Functie Selectie (10 Way Dip Switch)

• (Switch 1) DIP1 & DIP2 speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen)











• (Switch1=S1) D3,D4,D5 en(Switch2=S2) D1,D2 Instelling van speciale functies(Mode1,2,3 RichtingDetectie.5,6 Normale modus, twee detectielussen zijn gescheiden.)







• (Switch1=S1) D6 & D7 & D8 en (Switch2=S2) D3 & D4 & D5 Instelling van CH1 en CH2-gevoeligheid.(Acht niveaus keuzes)







• (Switch1=S1) D9 & D10 en (Switch2=S2) D6,D7 Instellingsfrequentie (20 K tot 100 KHz).

Herstelknop: Let op: De LD-200 moet elke keer opnieuw worden ingesteld wanneer de dim-schakelaars worden gewijzigd.







Installatie van een lus

De lussen worden verzegeld met behulp van een "snel instelbare" zwarte epoxyverbinding of hete bitumenmastiek om zich te mengen met het wegoppervlak.



Bij de installatie moet de stekker en het stopcontact van het product in verticale richting staan







Problemen met schieten







---



Productserie

LD-100	LD-102	LD-200	LD-202	JTHT-11
Eén kanaal 100-240 V wisselstroom	Eén kanaal 12-24 V AC/DC	Dubbelkanaal 100-240 V wisselstroom	Dubbelkanaal 12-24 V AV/DC	Loopkabel 305 m Teflon spoel
LCR-MT
Multimeter





---
