Twee-kanaalsloop met foutwaarschuwing. Betrouwbare werking en anti-crosstalk interferentie.

In kritieke toegangscontrole, verkeersbeheer en industriële automatiseringssystemen is betrouwbaarheid niet alleen een functie, het is essentieel.en verhoogde operationele kostenDe JUTAI Two-Channel Loop Detector is van de grond af ontworpen voor een betrouwbare, continue werking.het opnemen van intelligente foutmeldingen en robuuste anti-interferentietechnologie om uw systemen soepel en voorspelbaar te laten werken.

Proactief onderhoud met geïntegreerde storingswaarschuwingen

Het oplossen van problemen met een lusdetector kan tijdrovend en frustrerend zijn.Geïntegreerde diagnostische mogelijkhedenDe technicus kan snel mogelijke problemen zoals kortsluitingen, open schakelingen,of significante veranderingen in inductance zonder uitgebreide testenDeze proactieve diagnostische functie verkort de probleemoplossingstijd drastisch, minimaliseert de stilstand van het systeem en zorgt voor snel en doelgericht onderhoud, zodat uw activiteiten efficiënt blijven.JUTAI geeft u de informatie die u nodig heeft voor een effectief onderhoud.

Stabiele prestaties zonder interferentie

Installaties omvatten vaak meerdere lussen die dicht bij elkaar werken, of omgevingen met aanzienlijk elektrisch lawaai, waardoor het potentieel voor crosstalk en interferentie ontstaat.Dit kan leiden tot gemiste detecties of valse triggersDe JUTAI Two-Channel Loop Detector gaat deze uitdaging rechtstreeks aan met geavanceerde anti-crosstalk interferentie technologie.Met mogelijkheden zoals instelbare frequenties, de detector stelt de installateur in staat om verschillende instellingen te selecteren voor elk kanaal of aangrenzende detectoren.nauwkeurige voertuigdetectie waarop u altijd kunt vertrouwen, zelfs in complexe of elektrisch lawaaierige omgevingen.

Ontworpen voor betrouwbare, langdurige werking

Betrouwbaarheid is meer dan alleen individuele kenmerken, het zit ingebed in het design.JUTAI combineert de voordelen van foutmeldingen en anti-interferentietechnologie met robuuste techniek en hoogwaardige componentenDeze verbintenis zorgt ervoor dat de Two-Channel Loop Detector jaar na jaar een consistente, betrouwbare prestatie levert, onder veeleisende bedrijfsomstandigheden.Van beveiligde toegangspoorten tot complexe verkeerskruispunten, kunt u erop vertrouwen dat JUTAI-detectoren de betrouwbare werking leveren die nodig is voor naadloze integratie en duurzame prestaties binnen uw kritieke systemen.

Kies betrouwbaarheid, minimaliseer stilstand

Investeer in bedrijfszekerheid met een lusdetector die is ontworpen voor stabiliteit.De JUTAI Two-Channel Loop Detector met foutwaarschuwingen en anti-interferentietechnologie biedt de gemoedsrust die gepaard gaat met een verminderde stilstand, gemakkelijker onderhoud en consistente betrouwbare prestaties.

Kenmerken

• 1. detectiebereik 15-2000 μh
  • De lusdetector ondersteunt een breed detectiebereik van 15 μH tot 2000 μH en is geschikt voor verschillende lusgroottes en -configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
  • Het brede detectiebereik stelt onze lus detector om alle soorten voertuigen, motorfietsen, auto's, ultra lange vrachtwagen, bussen en zo verder te detecteren

• 2Compacte zijde
  • De compacte en goed ontworpen behuizing combineert alle eisen van de industrie voor kenmerken en functionaliteit, waardoor deze detector kan worden geïntegreerd in elk bestaand verkeersdetectiesysteem.

• 3. Diagnostische mogelijkheden en LED-indicatie
  • Uitgebreide diagnostische mogelijkheden zorgen voor een nauwkeurige diagnose van lus- en installatieproblemen en tonen via de LED-toestand, waardoor optimale prestaties worden gewaarborgd en stilstandstijden worden verkort.

• 4. Selecteerbare aanwezigheidstijd
  • De uitgang van de aanwezigheidssleutel kan worden geselecteerd om een detectieuitgang te beperken tot een vaste tijd (meer dan 30 minuten) terwijl een voertuig in de lus blijft, waardoor de verkeersleiding flexibel is.

• 5Automatische gevoeligheidstoename (ASB)
  • Deze functie detecteert op betrouwbare wijze grote combinaties van vrachtwagen-aanhangwagen en voertuigen met een hoog bed door de gevoeligheid automatisch tot een maximum te verhogen bij detectie van het voertuig, waardoor een nauwkeurige identificatie wordt gewaarborgd.

• 6. Automatische compensatie voor milieu-drift
  • met een vermogen van niet meer dan 50 W,handhaving van de detectie nauwkeurigheid en stabiliteit ondanks wisselende weersomstandigheden en milieufactoren.

• 7. 17 Zwakke schakelaar instellen
  • Het ontwerp van de schakelaar op de schelp maakt het instellen van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers.Gebruikers kunnen eerst alle functies instellen en vervolgens de lusdetector installeren.

• 8Dual Channels werken samen of onafhankelijk
  • Dual-channel loop detector kan worden gebruikt als twee single-channel versies, ondersteunt twee onafhankelijke detectie kanalen.
  • De loopdetector is ook geschikt voor het gelijktijdig monitoren van meerdere lussen en kan richting herkennen in enkelkanaaltoepassingen.verbetering van de flexibiliteit en nauwkeurigheid van de voertuigdetectie.

• 9Anti-crosstalk interferentie.
  • Via de dip-switch kan de frequentie van de lusdetector worden ingesteld om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspellen die te dicht bij elkaar liggen.





---



Verbindingen







Werkwijze

De detector van de serie LD-200 kan worden geconfigureerd voor een van de volgende modi:

Aanwezigheid	Pulsmodus
AB Logische aanwezigheidsmodus ((Barrière-operatie)	AB Logic Pulse Mode ((Telling Logic)

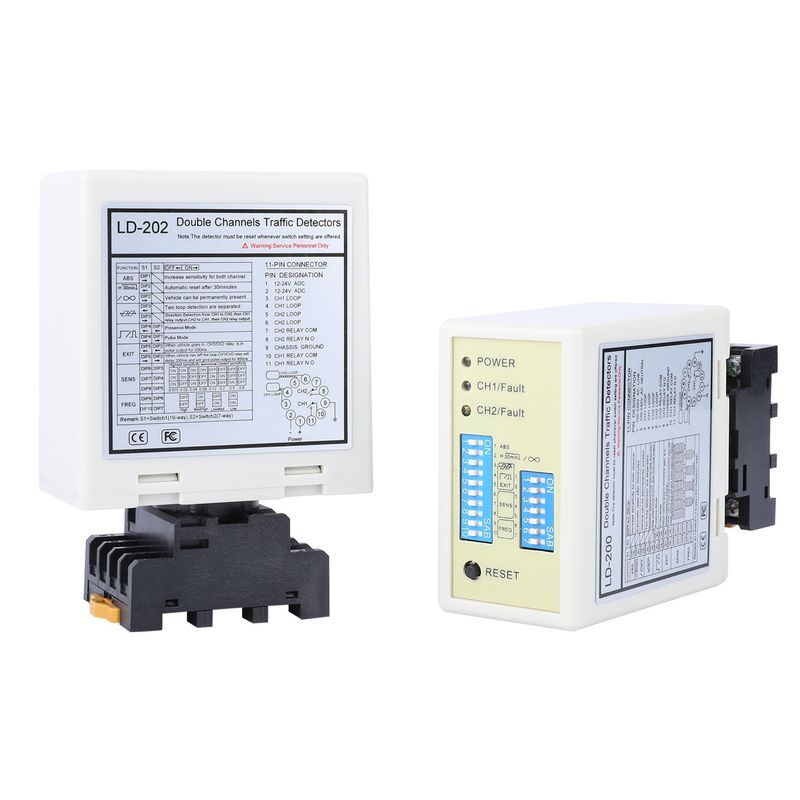

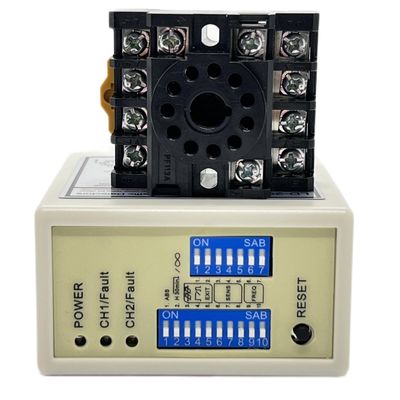

Aanwijzingen en schakelaar

“Power Led: RED Power LED geeft aan “Power ON”

• CH1 Detecting Led:Continuously On: Toont voertuigdetectie aan.

• Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.

• Blinkend snel: geeft aan dat de lus open is of dat er na de lus te veel draaien zijn.

• CH2-detectie Led:continuously on: geeft aan dat het voertuig is gedetecteerd.

• Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.

• Blinkend snel: geeft aan dat de lus open is of dat er na de lus te veel draaien zijn.



¢gevoeligheidsselectie

• De gevoeligheid en frequentie van de lus kunnen worden ingesteld door middel van een 7-richtings schakelaar en een 10-richtings schakelaar.

• Gebruiker kan 8 verschillende instellingen selecteren door de instelling van de dip-switch te wijzigen naar verschillende modi zoals in deDe onderstaande tabellen geven de dim-schakelaars 6, 7 en 8 voor de selectie van de CH1-gevoeligheid aan, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige is.

• Dipschakelaar 3, 4 en 5 voor de selectie van de CH2-gevoeligheid, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige is.







¢Switch1=S1:Kanal 1 Loop Functie Selectie (10 Way Dip Switch)

• (Switch 1) DIP1 & DIP2 speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen)











• (Switch1=S1) D3,D4,D5 en(Switch2=S2) D1,D2 Instelling van speciale functies(Mode1,2,3 RichtingDetectie.5,6 Normale modus, twee detectielussen zijn gescheiden.)







• (Switch1=S1) D6 & D7 & D8 en (Switch2=S2) D3 & D4 & D5 Instelling van CH1 en CH2-gevoeligheid.(Acht niveaus keuzes)







• (Switch1=S1) D9 & D10 en (Switch2=S2) D6,D7 Instellingsfrequentie (20 K tot 100 KHz).

Herstelknop: Let op: De LD-200 moet elke keer opnieuw worden ingesteld wanneer de dim-schakelaars worden gewijzigd.







Installatie van een lus

De lussen worden verzegeld met behulp van een "snel instelbare" zwarte epoxyverbinding of hete bitumenmastiek om zich te mengen met het wegoppervlak.



Bij de installatie moet de stekker en het stopcontact van het product in verticale richting staan







Problemen met schieten







---



Productserie

LD-100	LD-102	LD-200	LD-202	JTHT-11
Eén kanaal 100-240 V wisselstroom	Eén kanaal 12-24 V AC/DC	Dubbelkanaal 100-240 V wisselstroom	Dubbelkanaal 12-24 V AV/DC	Loopkabel 305 m Teflon spoel
LCR-MT
Multimeter





---
