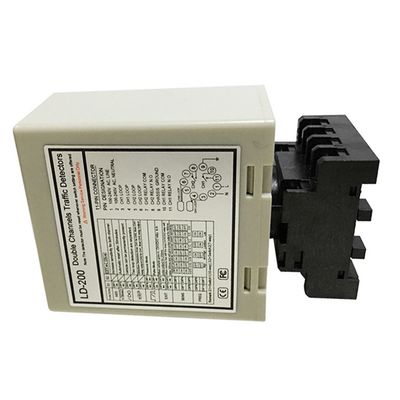

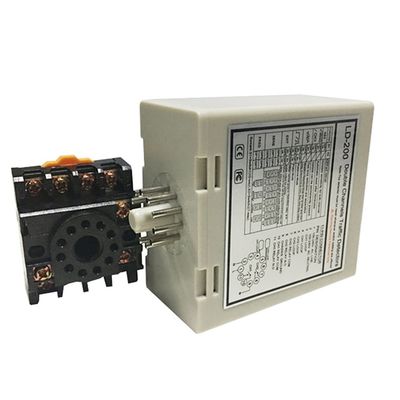

Vervoerder Loop Detector
>
Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G

Merknaam: JUTAI
Modelnummer: LD-202
MOQ: Support 1-10 Pcs for Sample
Prijs: Onderhandelbaar

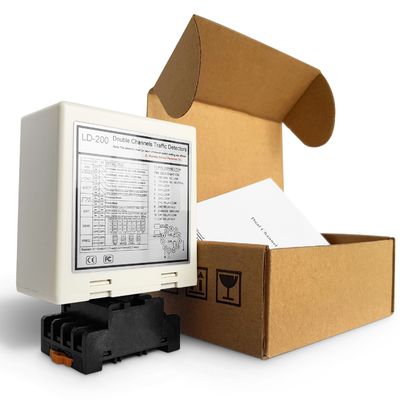

Verpakking: 50 Pcs 1 Carton
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay
Detailinformatie
Place of Origin:
Shenzhen China
Certificering:
CE FCC
Reaction Times:
10-90 MS
Temperature Range:
-40 to +70 ℃ (-111°F to +158°F)
Power Supply:
12-24 VADC
Humidity:
95% non-condensing
Loop Connection:
Twisted pair cable
Channel:
Dual Channel
Self-turning range:
15-2000 uh
Output Interface:
2 relays
Warranty:
2 Year
Relay Output:
Presence Relay / Fault Relay
Sensitivity:
16 way selectable/Highest 0.01% DL/L / Lowest 2.56% DL/L
Package:
Carton
HS Code:
9033000090
Product Size:
76*42*91.5 mm
Package Size:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Color:
White
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
Markeren:

300 g voertuiglusdetector

,

Anti-crosstalk interferentie voertuig lus detector

,

Verbeterde beveiligingsdetector voor voertuiglussen

Productomschrijving

Dual Loop Vehicle Detector. Verbeterde beveiliging en anti-crosstalk interferentie en richtingherkenning.



DeDual-loop voertuigdetectorstelt een nieuwe maatstaf voor veilig en intelligent verkeersbeheer door militaire anti-tamperingprotocollen te combineren met nauwkeurige richtingherkenning voor opdrachtkritieke toepassingen.Ontworpen om te gedijen in omgevingen met hoge interferentie, zijngepatenteerde technologie tegen overstroomwerkt over een uitgebreideFrequentiespectrum 20 ∼ 100 kHz, dynamisch isoleren van signalen om kruisgesprekken van aangrenzende detectoren, 5G-torens of industriële machines te elimineren, waardoor 99,99% nauwkeurigheid wordt gewaarborgd in dichte installaties zoals grenscontroleposten,militaire bases, en veilige logistieke knooppunten.twee-kanaal richtingsafdekkinggebruik maakt van AI-gesteunde algoritmen om voertuigbewegingen (in/uitgang) te identificeren met een hoekresolutie van ≤ 1°,een granulaire analyse van de verkeersstromen mogelijk maken voor adaptieve signaalregeling of bewaking van een beperkte zoneVerbeterde beveiligingsfuncties omvatten:manipulatiebestendige coderingvoor gegevensintegriteit enIP67-gehalte van roestvrij staalmet een afmetingsvermogen van meer dan 30 m/min.Gevoeligheid van 16 niveaus (0-F)Het detecteert alles, van stealth EV's tot gepantserde konvooien (bereik 10 ¢ 2500 μH) terwijl het niet-bedreigingen zoals puin of kleine dieren negeert.

Deze detector is ontworpen voor scenario's met hoge risico's en kan naadloos worden geïntegreerd in geavanceerde beveiligings-ecosystemen.slimme stadsbewakingsnetwerken, zijn richtingsgegevens voeden AI-aangedreven platforms om verdachte voertuigpatronen te volgen, waardoor ongeoorloofde toegang met 40% wordt verminderd in proefprojecten.bescherming van kritieke infrastructuur, bi-kanaal redundantie zorgt voor continue werking, indien één lus faalt, wordt de back-up onmiddellijk geactiveerd, waardoor de veiligheid van de omgeving zonder stilstand wordt gewaarborgd.RESTful API en ONVIF compatibiliteitHet systeem is in staat om met de kentekenherkenning (LPR), gezichtsherkenningscamera's en gecentraliseerde commandocentra moeiteloos te integreren.Een recente inzet in een Europese vrachtzone op luchthavens heeft een afname van 92% van de ongeautoriseerde binnenkomstpogingen bereikt door middel van realtime richtingswaarschuwingen.. Gecertificeerd voorISO 27001 (gegevensbeveiliging),ATEX-zone 2 (explosieve omgevingen), enCE/FCCDeze detector is gewapend voor zowel cyberaanvallen als fysieke bedreigingen.Verlengde garantie van 10 jaarHet is een nieuwe definitie van beveiliging in een tijdperk van veranderende risico's, waarin precisie, veerkracht en intelligentie samenkomen.



Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 0








Kenmerken



  • 1. detectiebereik 15-2000 μh
    • De lusdetector ondersteunt een breed detectiebereik van 15 μH tot 2000 μH en is geschikt voor verschillende lusgroottes en -configuraties voor veelzijdige toepassing in verschillende verkeersdetectiescenario's.
    • Het brede detectiebereik stelt onze lus detector om alle soorten voertuigen, motorfietsen, auto's, ultra lange vrachtwagen, bussen en zo verder te detecteren



  • 2Compacte zijde
    • De compacte en goed ontworpen behuizing combineert alle eisen van de industrie voor kenmerken en functionaliteit, waardoor deze detector kan worden geïntegreerd in elk bestaand verkeersdetectiesysteem.



  • 3. Diagnostische mogelijkheden en LED-indicatie
    • Uitgebreide diagnostische mogelijkheden zorgen voor een nauwkeurige diagnose van lus- en installatieproblemen en tonen via de LED-toestand, waardoor optimale prestaties worden gewaarborgd en stilstandstijden worden verkort.



  • 4. Selecteerbare aanwezigheidstijd
    • De uitgang van de aanwezigheidssleutel kan worden geselecteerd om een detectieuitgang te beperken tot een vaste tijd (meer dan 30 minuten) terwijl een voertuig in de lus blijft, waardoor de verkeersleiding flexibel is.



  • 5Automatische gevoeligheidstoename (ASB)
    • Deze functie detecteert op betrouwbare wijze grote combinaties van vrachtwagen-aanhangwagen en voertuigen met een hoog bed door de gevoeligheid automatisch tot een maximum te verhogen bij detectie van het voertuig, waardoor een nauwkeurige identificatie wordt gewaarborgd.



  • 6. Automatische compensatie voor milieu-drift
    • met een vermogen van niet meer dan 50 W,handhaving van de detectie nauwkeurigheid en stabiliteit ondanks wisselende weersomstandigheden en milieufactoren.



  • 7. 17 Zwakke schakelaar instellen
    • Het ontwerp van de schakelaar op de schelp maakt het instellen van de lusdetector eenvoudiger en duidelijker, wat zeer gebruiksvriendelijk is voor gebruikers.Gebruikers kunnen eerst alle functies instellen en vervolgens de lusdetector installeren.



  • 8Dual Channels werken samen of onafhankelijk
    • Dual-channel loop detector kan worden gebruikt als twee single-channel versies, ondersteunt twee onafhankelijke detectie kanalen.
    • De loopdetector is ook geschikt voor het gelijktijdig monitoren van meerdere lussen en kan richting herkennen in enkelkanaaltoepassingen.verbetering van de flexibiliteit en nauwkeurigheid van de voertuigdetectie.



  • 9Anti-crosstalk interferentie.
    • Via de dip-switch kan de frequentie van de lusdetector worden ingesteld om crosstalk-interferentie te voorkomen die wordt veroorzaakt door de installatie van twee lusspellen die te dicht bij elkaar liggen.

 Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 1
Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 2



Verbindingen



Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 3





Werkwijze

De detector van de serie LD-200 kan worden geconfigureerd voor een van de volgende modi:

Aanwezigheid Pulsmodus
AB Logische aanwezigheidsmodus ((Barrière-operatie) AB Logic Pulse Mode ((Telling Logic)

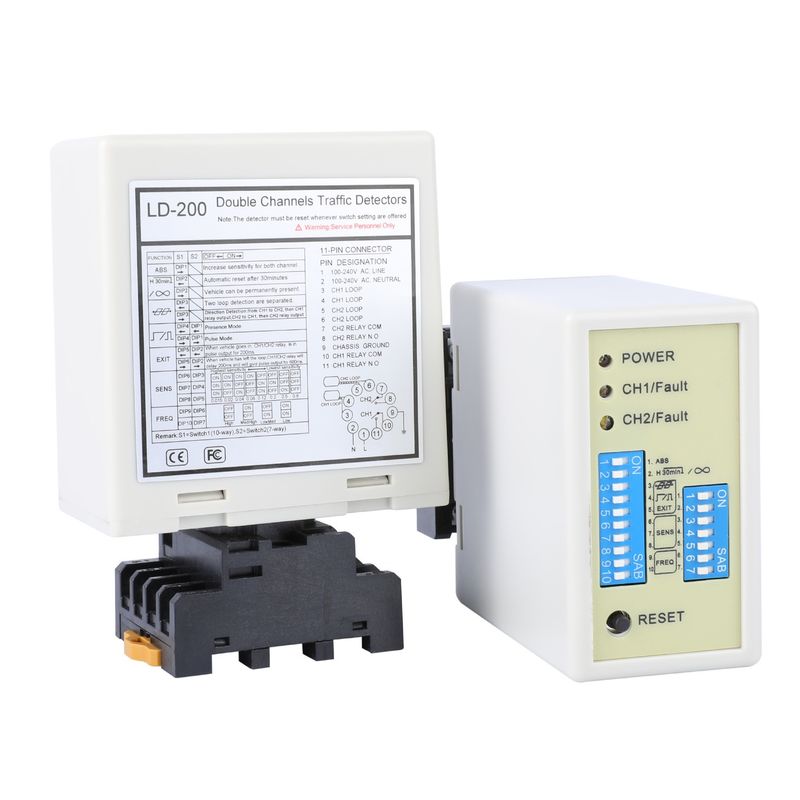

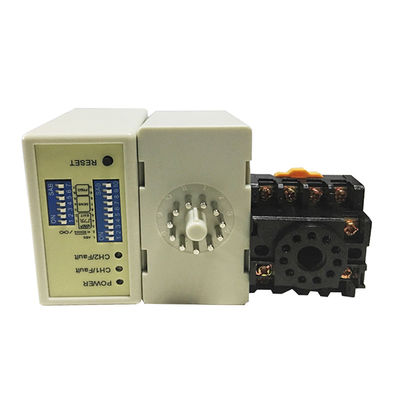

Aanwijzingen en schakelaar

“Power Led: RED Power LED geeft aan “Power ON”

  • CH1 Detecting Led:Continuously On: Toont voertuigdetectie aan.

  • Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.

  • Blinkend snel: geeft aan dat de lus open is of dat er na de lus te veel draaien zijn.

  • CH2-detectie Led:continuously on: geeft aan dat het voertuig is gedetecteerd.

  • Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.

  • Blinkend snel: geeft aan dat de lus open is of dat er na de lus te veel draaien zijn.



¢gevoeligheidsselectie

  • De gevoeligheid en frequentie van de lus kunnen worden ingesteld door middel van een 7-richtings schakelaar en een 10-richtings schakelaar.

  • Gebruiker kan 8 verschillende instellingen selecteren door de instelling van de dip-switch te wijzigen naar verschillende modi zoals in deDe onderstaande tabellen geven de dim-schakelaars 6, 7 en 8 voor de selectie van de CH1-gevoeligheid aan, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige is.

  • Dipschakelaar 3, 4 en 5 voor de selectie van de CH2-gevoeligheid, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige is.



Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 4





¢Switch1=S1:Kanal 1 Loop Functie Selectie (10 Way Dip Switch)

  • (Switch 1) DIP1 & DIP2 speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen)



Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 5









  • (Switch1=S1) D3,D4,D5 en(Switch2=S2) D1,D2 Instelling van speciale functies(Mode1,2,3 RichtingDetectie.5,6 Normale modus, twee detectielussen zijn gescheiden.)

 Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 6





  • (Switch1=S1) D6 & D7 & D8 en (Switch2=S2) D3 & D4 & D5 Instelling van CH1 en CH2-gevoeligheid.(Acht niveaus keuzes)



Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 7





  • (Switch1=S1) D9 & D10 en (Switch2=S2) D6,D7 Instellingsfrequentie (20 K tot 100 KHz).

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 8

Herstelknop: Let op: De LD-200 moet elke keer opnieuw worden ingesteld wanneer de dim-schakelaars worden gewijzigd.







Installatie van een lus

De lussen worden verzegeld met behulp van een "snel instelbare" zwarte epoxyverbinding of hete bitumenmastiek om zich te mengen met het wegoppervlak.

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 9

Bij de installatie moet de stekker en het stopcontact van het product in verticale richting staan

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 10


Problemen met schieten



Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 11








Productserie

LD-100 LD-102 LD-200 LD-202 JTHT-11

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 12

Eén kanaal

100-240 V wisselstroom

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 13

Eén kanaal

12-24 V AC/DC

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 14

Dubbelkanaal

100-240 V wisselstroom

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 15

Dubbelkanaal

12-24 V AV/DC

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 16

Loopkabel

305 m Teflon spoel

LCR-MT

Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 17



Multimeter





Dual-loop voertuigdetector met verbeterde beveiliging Anti-crosstalk interferentie relais Uitgang Fout Relais Bruto Gewicht 300 G 18
