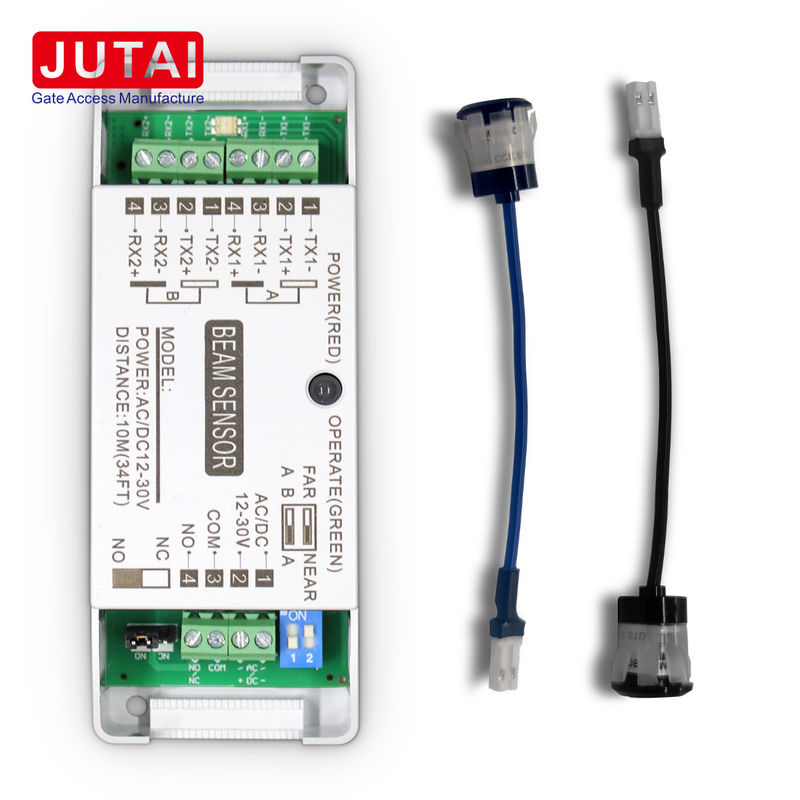

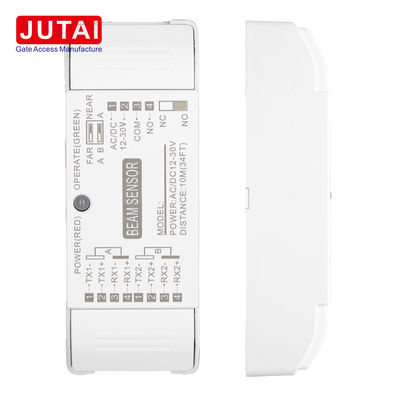

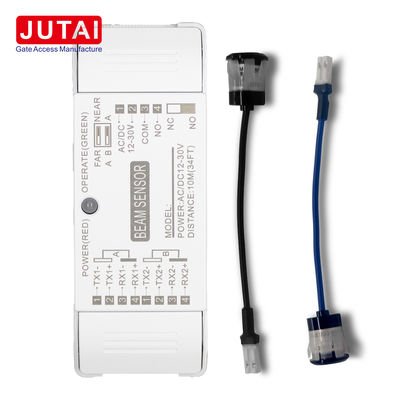

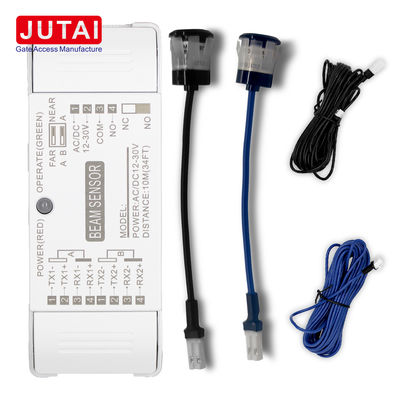

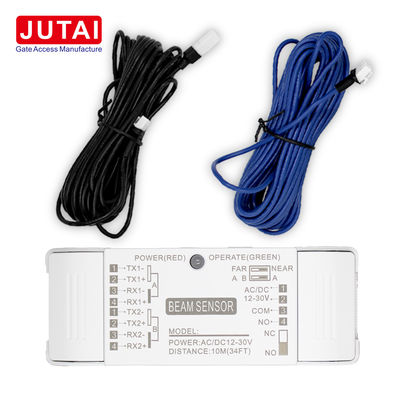

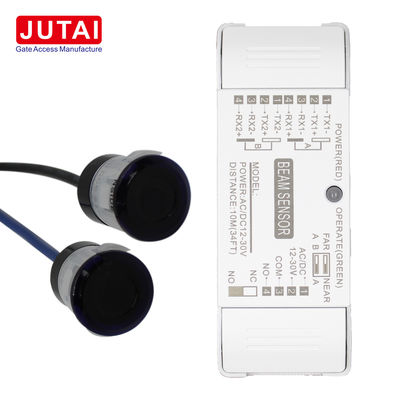

10 m infraroodstraal sensor Foto-elektrische cel voor automatische deurveiligheid

Automatische deurveiligheid tegenlicht: wordt gebruikt om te voorkomen dat de deur mensen of voorwerpen vangt wanneer deze gesloten is.Bestaat uit een paar infraroodzenders en -ontvangers die aan beide zijden van de deur zijn gemonteerd en een infraroodstraal creëren.Wanneer een persoon of voorwerp door de deur gaat, wordt deze straal onderbroken, waardoor de deur ophoudt met sluiten of openen om knijpen of verpletteren te voorkomen.

Definities van bedrading

Opmerking: 1.Krachtinvoer AC/DC12-30V

2.Als één groepstraal wordt gebruikt, dient deze aan één enkelstraal te worden gekoppeld

3.DIP1 voor het instellen van eenlicht/dubbellicht

4.DIP2-instelling bereik

5.NO/NC Uitgang kan worden geselecteerd

Algemeen voordeel

• Met de bedradingsmethode is de bedrading eenvoudig, handig en nauwkeurig.
• Met behulp van microcomputerbesturingstechnologie heeft het systeem een hoge integratie en een sterke stabiliteit.
• Het internationale algemene optische lensontwerp heeft een goede scherpstelling, een redelijke besturingshoek en is gemakkelijk te installeren.
• Met behulp van speciale microcomputercoderende transceivertechnologie hebben de zender en ontvanger een lange afstand en een sterke vermogen tegen interferentie.
• Het nemen van filtersystemen, decodersystemen en versterkingssystemen om het probleem van natuurlijke zonlichtinterferentie effectief op te lossen.
• Het heeft een enkele of dubbele groep van transceiverlenzen en afzonderlijke verbindingsuitgangen. De verbinding heeft goede afschermingseigenschappen en kan één lichtstraal of twee lichtstraal bedienen.
• Na het uitvoeren van de lichtversperring kan de output flexibel de normaal open of normaal gesloten signalen selecteren.
• Grote spanningsinvoerontwerp, geldig voor zowel 12-30VAC als DC-invoer.
• De unieke hoogprecisie-berekeningsmodus en de zonlichtfilterfactor verbeteren het vermogen van het systeem tegen interferentie aanzienlijk.

Specifieke overwegingen

• De enkellichtstraal moet worden aangesloten op groep A en de dubbellichtstraal op groep AB.

• Bij de installatie van het elektrische oog is de diameter van het geboorde gat 13 mm.

• Bij gebruik van een enkele lichtstraal is de aanbevolen installatiehoogte 60 cm boven de grond.

• Bij het gebruik van dubbele balken wordt één set op een hoogte van 30 cm van de grond geïnstalleerd en de andere set op een hoogte van 90 cm van de grond.

• De zender en de ontvanger hebben een bepaald automatisch opvangbereik, maar zorg ervoor dat deze bij de installatie op elkaar zijn afgestemd om de consistentie in de horizontale en verticale richting te garanderen.

• Normaal moet u ervoor zorgen dat er geen stapels voorwerpen tussen de zender en de ontvanger worden geplaatst om blokkades en storingen te voorkomen.

• Dit systeem heeft een uitstekende weerstand tegen interferentie door natuurlijk licht, maar probeer bij de installatie te vermijden dat het elektrische oog rechtstreeks frontaal wordt blootgesteld aan sterk zonlicht.

• Zorg ervoor dat de hoogte van het veiligheidslicht ten opzichte van de grond niet minder dan 20 cm is.
