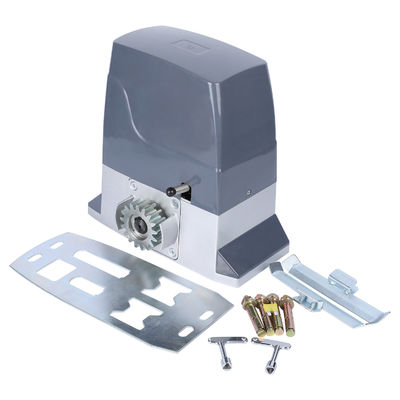

SDM-36 Snelle automatische schuifpoortmotor Krachtige en soepele beweging

De SDM-36 snelle automatische schuifpoortmotor is ontworpen voor diegenen die robuuste prestaties en een naadloze werking vereisen. Met zijn krachtige motor levert deze unit hoge openings- en sluitsnelheden, waardoor hij ideaal is voor zowel residentiële als commerciële toepassingen. Ervaar het gemak van snelle toegang zonder dat dit ten koste gaat van de veiligheid, aangezien de SDM-36 keer op keer voor een soepele en betrouwbare beweging zorgt.

De SDM-36 is ontworpen voor duurzaamheid en heeft een robuuste constructie die bestand is tegen de eisen van veelvuldig gebruik. De geavanceerde technologie minimaliseert het geluid tijdens het gebruik, waardoor een rustige omgeving ontstaat, zowel thuis als in een drukke zakelijke omgeving. Verbeterde veiligheidsfuncties, waaronder obstakeldetectie en automatische stopfuncties, zorgen ervoor dat uw eigendom veilig blijft en tegelijkertijd gemakkelijke toegang voor gebruikers biedt.

De installatie van de SDM-36 is eenvoudig, waardoor deze compatibel is met verschillende schuifpoortmaten en -gewichten. Verhoog de veiligheid en functionaliteit van uw eigendom met de SDM-36 snelle automatische schuifpoortmotor, waarbij krachtige prestaties en een soepele werking samenkomen, waardoor u verzekerd bent van een betrouwbare oplossing voor al uw behoeften op het gebied van poortautomatisering.

Functies

1. Anti-rush-ontwerp.

Bij de eerste handeling na elke inschakeling draait de motor gedurende het hele proces in slow motion naar het limietpunt om te voorkomen dat hij over de limiet gaat. Wanneer de deur het grenspunt bereikt, kan de motor alleen worden bediend door op de knop in de tegenovergestelde richting te drukken om te voorkomen dat de grens wordt overschreden. (Opmerking: het heeft een uitschakelbeveiligingsfunctie wanneer het op zijn plaats zit, en de motor beweegt alleen in de tegenovergestelde richting wanneer hij opnieuw wordt ingeschakeld).

2. Master-slave-modus beschikbaar.

Twee motoren met elk dezelfde besturingskaart kunnen synchroon werken. In deze modus worden infrarood, gronddetectie, automatisch sluiten van de deur en andere functies gesynchroniseerd. Let op: Infrarood, ground sense moet worden aangesloten op de hoofdmotor.

3. Motorlooptijdbeveiliging.

Om te voorkomen dat de motor draait tijdens de reisfout, leert de besturingskaart automatisch de looptijd van de motor zonder handmatige instelling, en worden er automatisch 10s toegevoegd als tijdsmarge.

4. Auto-close-functie.

5. Zachte start en langzame stop.

Er zijn zachte start- en langzame stopfuncties beschikbaar. De afstand en snelheid van de langzame stopfunctie kunnen worden aangepast.

6. Stop en stuiter tegen weerstand.

Omschakelbaar tussen stop tegen weerstand en rebound tegen weerstand voor de sluitweg. Stop tegen weerstand voor de openingsbeweging.

7. Ingebouwde aansluiting voor Bluetooth-module.

Aan boord is een stopcontact geïntegreerd voor het plaatsen van de standalone Bluetooth-module (module wordt niet standaard meegeleverd).

8. Configuratie met één knop voor internetbediening.

Kan rechtstreeks worden gekoppeld met de internetcontrollers door op één knop aan boord te drukken, er is geen kopieerprocedure vereist.

❀UIT-positie

Afstandsbediening met vier onafhankelijke toetsen die functioneren als Openen, Sluiten, Stoppen en Vergrendelen. In de niet-doorgangsmodus moet, na het indrukken van de vergrendeltoets, de Stop-toets worden ingedrukt voordat deze kan worden gebruikt.

❀AAN-positie

(1) Eén enkele toets op de afstandsbediening is de bedieningstoets met één toets (de specifieke toets die tijdens het koppelen wordt ingedrukt).

(2) Elke toets op de afstandsbediening is een bedieningssleutel met één sleutel.

❀Functie-instelling

Draai en draai alleen ① en ⑥ naar AAN, druk één keer op SET met een zoemer is de modus met één toets met één toets, nogmaals drukken met 4 zoemers is de modus met één toets met 4 toetsen. Draai ⑥ na het instellen naar UIT.

❀ Wanneer de poort in de eindpositie gesloten is, drukt u op de Lock-toets om de motor gedurende 6 seconden in de openingsbeweging te laten draaien.

❀AAN-positie

Schakel de automatische sluitingsfunctie in. Pas als de poort op de eindpositie wordt geopend, begint het aftellen, waarna de poort automatisch sluit tot aan de eindpositie.

❀Timerinstelling voor automatisch sluiten

Draai en draai alleen ③ en ⑥ naar AAN, elke druk op de SET-toets duurt 1 seconde, stel deze in zolang u

wens tot 250s. Draai na het instellen ⑥ naar UIT.

❀ De snelheid van Slow Stop kan worden aangepast met de MT-regelaar, draai hem met de klok mee om de snelheid te verhogen, draai hem tegen de klok in om de snelheid te verlagen.

❀ De afstand van Slow Stop kan worden aangepast met de TIME-regelaar, draai hem met de klok mee om de afstand te vergroten, draai hem tegen de klok in om de afstand te verkleinen.

❀Reizen op afstandsonderwijs

Draai en draai alleen ④ en ⑥ naar ON, houd vervolgens de EEN-toets ingedrukt totdat het hek automatisch begint te lopen en laat los. Het sluit tot de limiet en opent tot de limiet, en sluit weer tot de limiet met het langzame stopeffect. Na 2 pieptonen is de procedure voor het leren van de reisafstand voltooid.

❀UIT-positie

Schakel de langzame startfunctie in. De poort draait de eerste 2 seconden op een lagere snelheid, om het trillen van de poort te verminderen.

❀AAN-positie

Activeer de instelmodus voor de One-key-functie, Auto-close-functie en Slow Stop-functies. Wanneer de instellingen zijn ingesteld, draait u deze sleutel naar OFF om van kracht te worden.

❀AAN-positie

De poort stopt tegen weerstand tijdens het openen. Bij het sluiten stopt de poort gedurende 1 seconde tegen weerstand en springt dan terug.

❀Geoptimaliseerde aanpassing van de weerstands-rebound

Zorg ervoor dat de motor goed functioneert. Zet de dip-schakelaar ⑦ aan en terwijl de motor bezig is met sluiten, draait u de FOCE-regelaar tegen de klok in om de deur te laten stoppen en automatisch terug te keren. Dit is de drempel van de weerstandskracht. Het wordt aanbevolen om de regelaar een klein beetje met de klok mee te draaien om dit in te stellen als de uiteindelijke weerstandskracht.

❀ Master-slave-modus betekent dat 2 motoren met dezelfde besturingskaart op elke motor synchroon werken wanneer de master-motor wordt bediend. Sluit 2 motoren parallel aan via de 485A+B-interfaces op beide motoren om de master-slave-modus te realiseren.

1.De RUN-indicator brandt altijd wanneer hij is ingeschakeld.

2.De RUN-indicator knippert één keer telkens wanneer een effectief RF-signaal wordt gedetecteerd.

3.Wanneer u de timer instelt op automatisch sluiten, knippert de RUN-indicator één keer en klinkt er een pieptoon bij elke druk op ONE.

4.In de Master-slave-modus knippert de RUN-indicator constant met een interval van 1 seconde.

5.In de aftelstatus voor automatisch sluiten knippert de RUN-indicator voortdurend met een interval van 1 seconde.

6.Tijdens de openingsbeweging knippert de RUN-indicator één keer per seconde.

7.Tijdens de sluitingsbeweging knippert de RUN-indicator 5 keer per seconde.

ONDER-V-indicator

1.Wanneer de Bluetooth-module niet is gekoppeld, knippert de BLE-indicator constant één keer per seconde.

1.Tijdens het opladen brandt de rode LED altijd.

2.De rode LED gaat uit nadat deze volledig is opgeladen.

Bij activering brandt de bijbehorende rode LED, anders blijft deze uit.

Bij activering brandt de bijbehorende rode LED, anders blijft deze uit.

Bij activering brandt de bijbehorende rode LED, anders blijft deze uit.

Bij activering brandt de bijbehorende gele LED, anders blijft deze uit.

Bij activering brandt de bijbehorende groene LED, anders blijft deze uit.

Bij activering brandt de bijbehorende rode LED, anders blijft deze uit.

Wanneer de poort in de eindpositie gesloten is, blijft de bijbehorende LED branden, anders is deze uit.

Wanneer de poort in de eindpositie geopend is, blijft de bijbehorende LED branden, anders is deze uit.

2.In de ontgrendelde status in de vergrendelmodus klinkt er een zoemtoon wanneer de LOCK-knop op de afstandsbediening wordt ingedrukt, wat aangeeft dat de afstandsbediening is vergrendeld. Wanneer u zich in de vergrendelde status bevindt, drukt u op de STOP-knop op de afstandsbediening. Er klinken twee zoemgeluiden en de afstandsbediening wordt ontgrendeld.

3.Wanneer beide eindschakelaars tegelijkertijd worden geactiveerd, blijft de zoemer zoemen en kan de motor niet met een knop worden bediend. In dit geval moet de hoogte van de magneet worden aangepast.

4.Wanneer de poort zich in de open/dicht-eindpositie bevindt en de open/dicht-knop op de afstandsbediening wordt ingedrukt, klinken er 3 continue zoemen zonder dat er een reactie plaatsvindt.

5.Stoppen tegen weerstand bij het openen zal 3 continue zoemen veroorzaken, stoppen/terugveren tegen weerstand bij het sluiten zal 5 continue zoemen veroorzaken.

Zet de poort in de ideale gesloten positie, bevestig de magneet op de tandheugel op de plek waar de eindschakelkast zich bevindt en zorg ervoor dat de magneet naar de kast wijst. Doe hetzelfde met een andere magneet voor de open positie aan het andere uiteinde van de rekken. Zorg ervoor dat de magneet aan de linkerkant hoger is en die aan de rechterkant lager. Bij een bepaalde eindpositie blijft de bijbehorende LED-indicator op het bord branden. Als de 2 indicatoren tegelijkertijd branden en een constant zoemen, moet de hoogte van de magneet worden aangepast.

1.Zet de Master/Slave-dipschakelaar op ON op de mastermotor. Laat de schakelaar op OFF op de slavemotor staan.

2.Sluit de A+ B- interfaces op de mastermotor aan op de overeenkomstige interfaces op de slavemotor.
