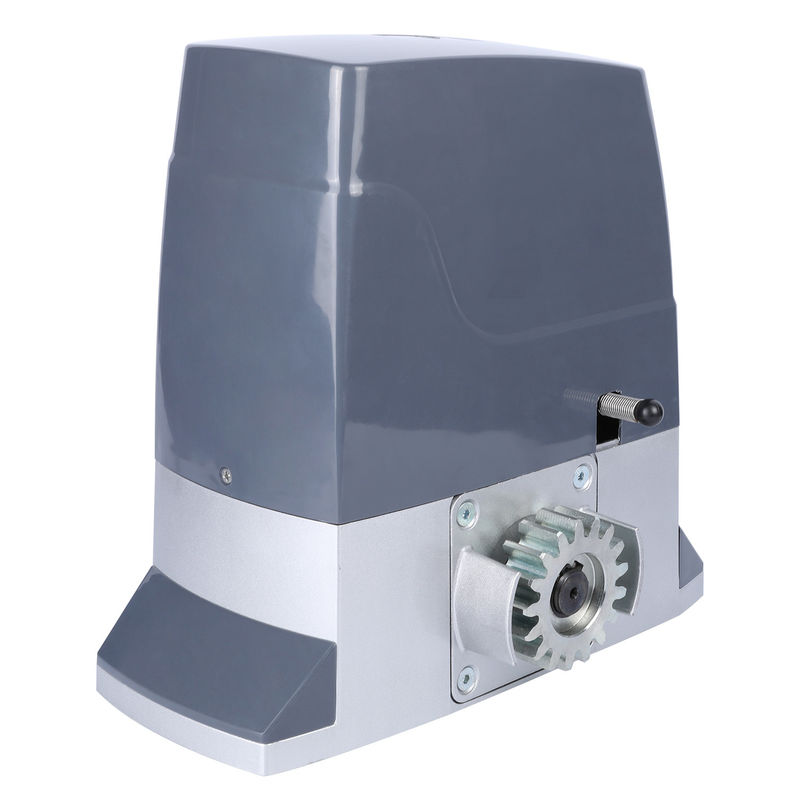

SDM-10R Automatische Schuifpoortmotor met Afstandsbediening, Zwaar Uitgevoerd en Weerbestendig

    De SDM-10R Automatische Schuifpoortmotor is ontworpen voor duurzaamheid en efficiëntie, waardoor het de perfecte oplossing is voor zowel residentiële als commerciële eigendommen. Met zijn zware constructie is deze motor ontworpen om zware weersomstandigheden te weerstaan, wat zorgt voor betrouwbare werking het hele jaar door. Het robuuste ontwerp garandeert een lange levensduur en biedt gemoedsrust voor uw poortautomatiseringsbehoeften.

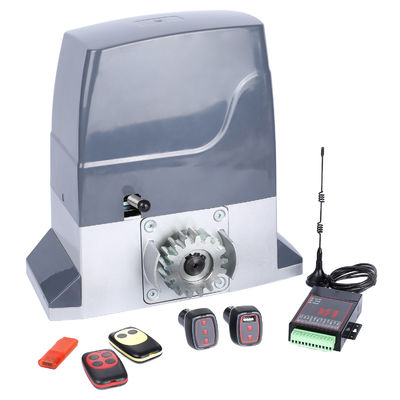

    Uitgerust met een gebruiksvriendelijke afstandsbediening, maakt de SDM-10R gemakkelijke toegang binnen handbereik mogelijk. Of u nu met volle handen thuiskomt of gewoon de beveiliging van uw eigendom wilt verbeteren, deze motor zorgt voor moeiteloze bediening. De soepele en stille prestaties maken het een ideale keuze voor elke omgeving, terwijl de noodontgrendelingsfunctie extra veiligheid en toegankelijkheid biedt tijdens stroomuitval.

    De installatie is eenvoudig en de SDM-10R is compatibel met verschillende poortmaten en -gewichten, waardoor het een veelzijdige optie is voor elke situatie. Upgrade uw eigendom met deze state-of-the-art schuifpoortmotor en geniet van de perfecte combinatie van gemak, veiligheid en duurzaamheid.

Functies

1. Anti-rush ontwerp.

Bij de eerste bediening na elke inschakeling draait de motor langzaam naar het eindpunt gedurende het hele proces om te voorkomen dat het eindpunt wordt overschreden. Wanneer de poort het eindpunt bereikt, kan de motor alleen worden bediend door op de knop van de tegenovergestelde richting te drukken om te voorkomen dat het eindpunt wordt overschreden. (Let op: Het heeft de functie van uitschakelingsbeveiliging wanneer het op zijn plaats is, en de motor beweegt alleen in de tegenovergestelde richting wanneer deze opnieuw wordt ingeschakeld).

2. Master-slave modus beschikbaar.

Twee motoren met elk dezelfde besturingskaart kunnen synchroon werken. In deze modus worden infrarood, grondsensor, automatische poortsluiting en andere functies gesynchroniseerd. Let op: Infrarood en grondsensor moeten worden aangesloten op de mastermotor.

3. Motorlooptijdbescherming.

Om te voorkomen dat de motor draait tijdens een reisstoring, leert de besturingskaart automatisch de looptijd van de motor zonder handmatige instelling, en wordt er automatisch 10 seconden toegevoegd als tijdsmarge.

4. Automatische sluitfunctie.

5. Zachte start en langzame stop.

Er zijn functies voor zachte start en langzame stop beschikbaar. De afstand en snelheid van de langzame stopfunctie kunnen worden aangepast.

6. Stop & terugslag bij weerstand.

Schakelbaar tussen stoppen bij weerstand en terugslag bij weerstand voor de sluitbeweging. Stoppen bij weerstand voor de openingsbeweging.

7. Ingebouwd stopcontact voor Bluetooth-module.

Een stopcontact is aan boord geïntegreerd voor het plaatsen van de standalone Bluetooth-module (module is standaard niet inbegrepen).

8. Eénknopsconfiguratie voor internetbesturing.

Kan direct worden gekoppeld aan internetcontrollers door op één knop aan boord te drukken, er is geen kopieerprocedure vereist.

AAN-positieUIT-positie

Afstandsbediening met vier onafhankelijke knoppen die functioneren als Open, Sluiten, Stop, Vergrendelen. In de niet-doorgangsmodus, na het indrukken van de Vergrendelknop, moet de Stopknop worden ingedrukt voordat er bediend kan worden.

AAN-positieAAN-positie

(1) Eén knop op de afstandsbediening is de éénknopsbedieningsknop (De specifieke knop die wordt ingedrukt tijdens het koppelen).

(2) Elke knop op de afstandsbediening is een éénknopsbedieningsknop.

AAN-positieFunctie-instelling

Draai alleen ① en ⑥ naar AAN, druk één keer op SET met een zoemer is de éénknops éénknopsmodus, druk nogmaals met 4 zoemers is de vierknops éénknopsmodus. Draai ⑥ na instelling naar UIT.

❀ Wanneer de poort gesloten is in de eindpositie, zal het indrukken van de Vergrendelknop de motor 6 seconden in de openingsbeweging laten draaien.

AAN-positieStelt de huidige motor in als slavenmotor.

Schakelt de automatische sluitfunctie in. Alleen wanneer de poort in de eindpositie is geopend, begint de aftelling, waarna de poort automatisch sluit naar de eindpositie.

AAN-positieInstelling automatische sluitingstimer

Draai alleen ③ en ⑥ naar AAN, elke druk op de SET-knop is 1s, stel deze in zo lang als u wilt tot 250s. Draai na instelling ⑥ naar UIT.

DIP-schakelaar ④: Langzame stop

❀ De afstand van de langzame stop kan worden aangepast met de TIME-regelaar, draai deze met de klok mee om de afstand te vergroten, draai deze tegen de klok in om de afstand te verkleinen.

❀

AAN-positieDraai alleen ④ en ⑥ naar AAN, houd vervolgens de EEN-knop ingedrukt totdat de poort automatisch begint te draaien en laat los. Hij sluit naar het eindpunt en opent naar het eindpunt, en sluit opnieuw naar het eindpunt met het effect van de langzame stop. Na 2 pieptonen is de procedure voor het leren van de reisafstand voltooid.

DIP-schakelaar ⑤: Startkracht

AAN-positieStelt de motorstatus in op normaal open.

❀

AAN-positieStelt de huidige motor in als slavenmotor.

DIP-schakelaar ⑦: Weerstandstop & Terugslag

AAN-positieStelt de huidige motor in als slavenmotor.

❀

AAN-positieZorg ervoor dat de motor correct functioneert. Schakel DIP-schakelaar ⑦ in, en terwijl de motor sluit, draai de FORCE-regelaar tegen de klok in om de poort automatisch te laten stoppen en terug te keren, dit is de drempel van de weerstandskracht, het wordt aanbevolen om de regelaar een beetje met de klok mee te draaien om deze als de uiteindelijke weerstandskracht in te stellen.

DIP-schakelaar ⑧: Draairichtingswissel motor

LED-indicatoren Introductie

Wanneer de M-S modus succesvol is ingesteld, zijn de afstandsbedieningen die zijn gekoppeld aan de slavenmotor en de handmatige knop, de Studie/Verwijder knop op de slavenmotor allemaal buiten functie, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de slavenmotor.2.

Bij het bedienen van de afstandsbedieningen die zijn gekoppeld aan de mastermotor, en de handmatige knop, de Studie/Verwijder knop op de mastermotor, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de mastermotor, zal de slavenmotor dezelfde bewerkingen uitvoeren.3.

De weerstandstop/terugslagfunctie, fotocelfunctie, lusfunctie op beide motoren kunnen vanaf beide motoren worden geactiveerd en voeren tegelijkertijd de corresponderende functie op de andere motor uit.4.

De automatische sluitfunctie van de slavenmotor wordt overschreven door de mastermotor. Als deze functie moet worden gebruikt, zet de AUTO CLOSE DIP-schakelaar op AAN op de mastermotor.5.

De lage snelheid en weerstandskracht kunnen afzonderlijk op elke motor worden ingesteld.6.

De eindfunctie op elke motor werkt afzonderlijk, deze moet op een van beide motoren worden ingesteld voordat deze wordt gekoppeld.7.

Tijdens de sluitingsbeweging knippert de RUN-indicator 5 keer per seconde.ONDER-V Indicator

1.

Wanneer de M-S modus succesvol is ingesteld, zijn de afstandsbedieningen die zijn gekoppeld aan de slavenmotor en de handmatige knop, de Studie/Verwijder knop op de slavenmotor allemaal buiten functie, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de slavenmotor.2.

Wanneer de M-S modus succesvol is ingesteld, zijn de afstandsbedieningen die zijn gekoppeld aan de slavenmotor en de handmatige knop, de Studie/Verwijder knop op de slavenmotor allemaal buiten functie, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de slavenmotor.2.

Bij het bedienen van de afstandsbedieningen die zijn gekoppeld aan de mastermotor, en de handmatige knop, de Studie/Verwijder knop op de mastermotor, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de mastermotor, zal de slavenmotor dezelfde bewerkingen uitvoeren.Fotocel Indicator

Gesloten Limiter Indicator

Gesloten Limiter Indicator

Gesloten Limiter Indicator

Openings Indicator

Lus Indicator

Gesloten Limiter Indicator

Open Limiter Indicator

Zoemer Introductie

Bij het bedienen van de afstandsbedieningen die zijn gekoppeld aan de mastermotor, en de handmatige knop, de Studie/Verwijder knop op de mastermotor, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de mastermotor, zal de slavenmotor dezelfde bewerkingen uitvoeren.3.

De weerstandstop/terugslagfunctie, fotocelfunctie, lusfunctie op beide motoren kunnen vanaf beide motoren worden geactiveerd en voeren tegelijkertijd de corresponderende functie op de andere motor uit.4.

De automatische sluitfunctie van de slavenmotor wordt overschreven door de mastermotor. Als deze functie moet worden gebruikt, zet de AUTO CLOSE DIP-schakelaar op AAN op de mastermotor.5.

De lage snelheid en weerstandskracht kunnen afzonderlijk op elke motor worden ingesteld.Installatiehandleiding Magnetische Eindschakelaar

M-S Modus (Dubbele Machines Gesynchroniseerd) Installatiehandleiding

Wanneer de M-S modus succesvol is ingesteld, zijn de afstandsbedieningen die zijn gekoppeld aan de slavenmotor en de handmatige knop, de Studie/Verwijder knop op de slavenmotor allemaal buiten functie, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de slavenmotor.2.

Bij het bedienen van de afstandsbedieningen die zijn gekoppeld aan de mastermotor, en de handmatige knop, de Studie/Verwijder knop op de mastermotor, evenals de Open, Stop, Sluit functies van externe besturingsapparaten die zijn aangesloten op de mastermotor, zal de slavenmotor dezelfde bewerkingen uitvoeren.❀ Na het aansluiten, als de RUN-indicatoren op zowel de master- als de slavenmotor synchroon één keer per seconde knipperen, is het correct ingesteld. Controleer anders de draadverbinding of de status van de DIP-schakelaars.
